مقدمه
انتخاب کابلشو مناسب یکی از مهم‌ترین مراحل اجرای یک اتصال ایمن و استاندارد در پروژه‌های برق صنعتی، ساختمانی، تابلو برق، سیستم ارت، کابل‌کشی قدرت و تجهیزات الکتریکی است. بسیاری از افراد هنگام خرید کابلشو فقط به ظاهر قطعه یا قیمت آن توجه می‌کنند، در حالی که انتخاب کابلشو باید بر اساس سایز کابل، جنس کابل، نوع کاربرد، سایز پیچ اتصال، میزان جریان عبوری و ابزار پرس انجام شود.
کابلشو قطعه‌ای است که در انتهای کابل نصب می‌شود تا کابل بتواند به‌صورت محکم، منظم و ایمن به شینه، ترمینال، کلید، فیوز، تابلو برق، بدنه تجهیزات یا سیستم ارت متصل شود. اگر کابلشو اشتباه انتخاب شود، اتصال نهایی ممکن است شل، داغ، ناپایدار یا غیراستاندارد باشد. این موضوع در پروژه‌های صنعتی می‌تواند باعث افت ولتاژ، افزایش حرارت، سوختن کابل، آسیب به تجهیزات و حتی خطر آتش‌سوزی شود.
به همین دلیل، انتخاب کابلشو فقط یک خرید ساده نیست؛ بلکه بخشی از طراحی صحیح اتصال الکتریکی است. در این مقاله به زبان ساده توضیح می‌دهیم چطور بر اساس سایز کابل، کابلشو مناسب را انتخاب کنید و هنگام خرید به چه نکاتی توجه داشته باشید.
کابلشو چیست و چرا باید متناسب با سایز کابل انتخاب شود؟
کابلشو یک قطعه فلزی است که روی سر کابل نصب می‌شود و وظیفه دارد رشته‌های کابل را در یک اتصال منظم و فشرده نگه دارد. وقتی کابلشو با ابزار مناسب پرس می‌شود، هادی کابل داخل بدنه کابلشو محکم می‌شود و سپس قسمت چشمی یا اتصال کابلشو با پیچ به شینه یا تجهیزات برقی وصل می‌شود.
اگر کابلشو دقیقاً متناسب با سایز کابل انتخاب شود، سطح تماس خوبی بین هادی کابل و بدنه کابلشو ایجاد می‌شود. این سطح تماس مناسب باعث کاهش مقاومت اتصال، عبور بهتر جریان و جلوگیری از داغ شدن نقطه اتصال می‌شود. اما اگر کابلشو بزرگ‌تر یا کوچک‌تر از کابل باشد، اتصال کیفیت لازم را نخواهد داشت.
کابلشوی بزرگ‌تر از سایز کابل باعث می‌شود هادی کابل داخل آن لق بزند یا به‌خوبی پرس نشود. در این حالت، ممکن است اتصال در ابتدا ظاهراً محکم باشد اما در طول زمان بر اثر لرزش، گرما یا عبور جریان شل شود. کابلشوی کوچک‌تر از سایز کابل نیز باعث می‌شود رشته‌های کابل به‌طور کامل وارد کابلشو نشوند و بخشی از هادی بیرون بماند یا آسیب ببیند.
اولین معیار انتخاب کابلشو: سطح مقطع کابل
مهم‌ترین معیار برای انتخاب کابلشو، سطح مقطع کابل است. سطح مقطع کابل معمولاً با واحد میلی‌متر مربع بیان می‌شود؛ مانند 1.5، 2.5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120 و بالاتر. کابلشو نیز بر اساس همین سطح مقطع انتخاب می‌شود.
برای مثال، اگر کابل شما 16 میلی‌متر مربع است، باید کابلشوی مناسب کابل 16 انتخاب شود. اگر کابل شما 50 میلی‌متر مربع است، باید کابلشوی سایز 50 تهیه شود. این هماهنگی باعث می‌شود هادی کابل به‌درستی داخل قسمت لوله‌ای کابلشو قرار بگیرد و بعد از پرس، اتصال مکانیکی و الکتریکی مناسبی ایجاد شود.
اشتباه رایج این است که بعضی افراد سایز کابلشو را فقط با نگاه کردن به قطر ظاهری کابل انتخاب می‌کنند. این روش دقیق نیست، چون ضخامت روکش کابل، نوع کابل، تعداد رشته‌ها و جنس هادی می‌تواند ظاهر کابل را متفاوت نشان دهد. معیار درست، سطح مقطع هادی کابل است، نه قطر ظاهری کابل با روکش.

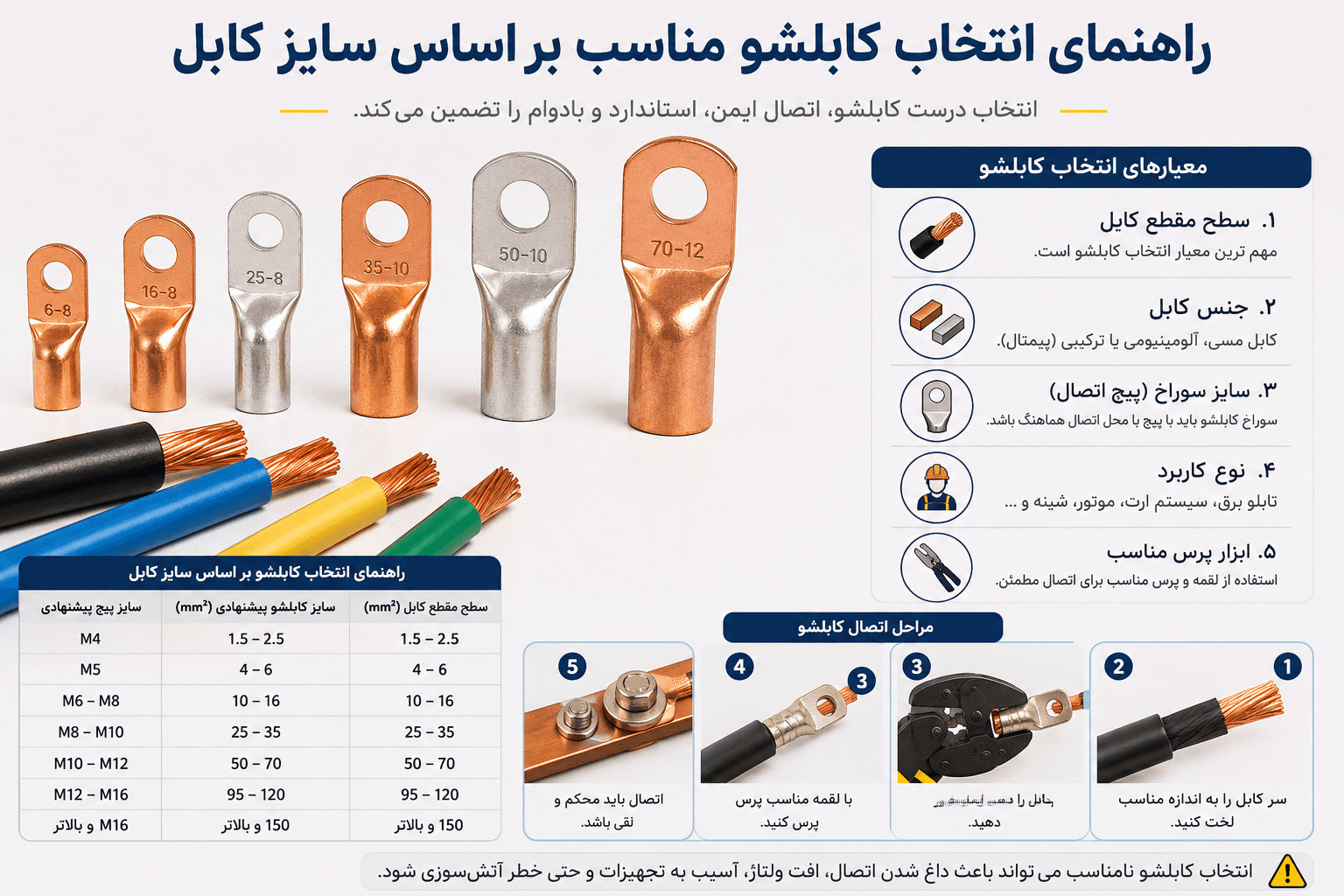

جدول راهنمای انتخاب کابلشو بر اساس سایز کابل
در جدول زیر یک راهنمای کلی برای انتخاب کابلشو بر اساس سطح مقطع کابل آمده است. البته در پروژه‌های حساس، بهتر است مشخصات فنی کابل و کابلشو نیز بررسی شود.
سطح مقطع کابل | کابلشو پیشنهادی | کاربردهای رایج |
|---|---|---|
1.5 تا 2.5 | کابلشو یا سرسیم سبک | مدار فرمان، تجهیزات سبک، تابلوهای کوچک |
4 تا 6 | کابلشو سایز کوچک | تابلو برق سبک، مصرف‌کننده‌های کم‌جریان |
10 تا 16 | کابلشو متوسط | تابلو برق، موتورهای کوچک، سیستم ارت سبک |
25 تا 35 | کابلشو قدرت متوسط | تابلوهای توزیع، کابل‌های قدرت، شینه‌ها |
50 تا 70 | کابلشو قدرت | تابلو برق صنعتی، موتور، ژنراتور، ارت اصلی |
95 تا 120 | کابلشو سنگین | کابل‌های قدرت، پروژه‌های صنعتی و تأسیساتی |
150 به بالا | کابلشو صنعتی سنگین | تابلوهای اصلی، پست‌ها، تجهیزات پرجریان |
این جدول فقط یک راهنمای عمومی است. برای انتخاب نهایی، باید جنس کابل، نوع اتصال، سایز پیچ، جریان عبوری و شرایط نصب نیز بررسی شود.
دومین معیار انتخاب کابلشو: جنس کابل
بعد از سایز کابل، جنس کابل اهمیت زیادی دارد. کابل‌ها معمولاً از هادی مسی یا آلومینیومی ساخته می‌شوند و کابلشو باید با جنس هادی هماهنگ باشد.
اگر کابل شما مسی است، معمولاً باید از کابلشو مسی استفاده کنید. کابلشو مسی به دلیل رسانایی مناسب، برای بیشتر پروژه‌های برق صنعتی و تابلو برق کاربرد دارد. در بسیاری از پروژه‌ها، کابلشو مسی قلع‌اندود انتخاب بهتری است، چون مقاومت بهتری در برابر اکسید شدن دارد و ظاهر تمیزتری هم ایجاد می‌کند.
اگر کابل شما آلومینیومی است، بهتر است از کابلشو آلومینیومی یا در شرایط خاص از کابلشو بیمتال استفاده شود. اتصال مستقیم کابل آلومینیومی به کابلشو یا شینه نامتناسب می‌تواند در بلندمدت باعث خوردگی، افزایش مقاومت اتصال و افت کیفیت اتصال شود.
کابلشو بیمتال زمانی کاربرد دارد که کابل آلومینیومی باید به شینه یا تجهیز مسی متصل شود. این نوع کابلشو از دو بخش فلزی تشکیل شده و برای اتصال بهتر بین آلومینیوم و مس طراحی شده است.
سومین معیار انتخاب کابلشو: سایز سوراخ یا پیچ اتصال
یکی از نکاتی که در خرید کابلشو زیاد نادیده گرفته می‌شود، سایز سوراخ کابلشو است. کابلشو فقط باید از نظر سطح مقطع کابل مناسب نباشد؛ بلکه سوراخ قسمت چشمی آن نیز باید با پیچ یا محل اتصال هماهنگ باشد.
برای مثال، ممکن است کابلشوی سایز 25 داشته باشید، اما سوراخ آن برای پیچ M8 باشد؛ در حالی که محل نصب شما پیچ M10 دارد. در این حالت، کابلشو به‌درستی روی محل اتصال قرار نمی‌گیرد. برعکس، اگر سوراخ کابلشو بیش از حد بزرگ باشد، اتصال لقی پیدا می‌کند و سطح تماس به‌خوبی ایجاد نمی‌شود.
بنابراین هنگام خرید کابلشو باید دو عدد را در نظر بگیرید: سایز کابل و سایز پیچ. به عنوان مثال، کابلشو 25 با سوراخ 8 یعنی کابلشو مناسب کابل 25 میلی‌متر مربع با سوراخ پیچ 8 میلی‌متر. این موضوع مخصوصاً در تابلو برق، شینه‌کشی و اتصال به کلیدها اهمیت زیادی دارد.
چهارمین معیار: نوع کاربرد کابلشو
نوع کاربرد نیز در انتخاب کابلشو تأثیر دارد. کابلشویی که برای مدار فرمان یا تجهیزات سبک استفاده می‌شود، با کابلشویی که برای کابل قدرت، تابلو اصلی یا سیستم ارت استفاده می‌شود تفاوت دارد.
در تابلو برق صنعتی، کابلشو باید کیفیت بالایی داشته باشد، چون اتصال‌ها معمولاً در معرض جریان بالا، گرما، لرزش و سرویس‌های دوره‌ای هستند. در سیستم ارت، اتصال باید پایدار و مطمئن باشد، چون عملکرد حفاظتی سیستم به کیفیت اتصال بستگی دارد. در موتورهای الکتریکی و تجهیزات صنعتی نیز کابلشو باید در برابر لرزش و گرمای محیط عملکرد خوبی داشته باشد.
اگر کابلشو برای فضای مرطوب، محیط صنعتی، تابلو بیرونی یا پروژه‌های سنگین استفاده می‌شود، بهتر است کیفیت ساخت، پوشش سطحی و ضخامت کابلشو با دقت بیشتری بررسی شود.
پنجمین معیار: ابزار و لقمه پرس کابلشو
حتی اگر کابلشو کاملاً درست انتخاب شود، اگر با ابزار نامناسب پرس شود، اتصال نهایی استاندارد نخواهد بود. پرس کابلشو باید با ابزار مناسب و لقمه هماهنگ با سایز کابلشو انجام شود. استفاده از چکش، انبردست یا فشار دستی برای کابلشوهای قدرت روش مناسبی نیست و می‌تواند باعث اتصال ضعیف شود.
برای مثال، اگر کابلشو سایز 50 دارید، باید از لقمه مناسب سایز 50 برای پرس استفاده شود تا فشار به‌صورت یکنواخت به بدنه کابلشو وارد شود. انتخاب لقمه اشتباه می‌تواند باعث پرس ناقص، ترک خوردن کابلشو، له شدن بیش از حد یا شل ماندن کابل داخل کابلشو شود.
در پروژه‌هایی که اتصال‌ها جریان بالایی عبور می‌دهند، کیفیت پرس به اندازه انتخاب خود کابلشو اهمیت دارد. برای مشاهده ابزار مرتبط، می‌توانید صفحه لقمه 50 پرس هیدرولیک را بررسی کنید.
نشانه‌های انتخاب اشتباه کابلشو
انتخاب اشتباه کابلشو معمولاً با چند نشانه مشخص می‌شود. اگر کابل داخل کابلشو لق می‌زند، یعنی کابلشو بزرگ‌تر از سایز مناسب است یا پرس به‌درستی انجام نشده است. اگر رشته‌های کابل کامل وارد کابلشو نمی‌شوند، احتمالاً کابلشو کوچک‌تر از سایز کابل انتخاب شده است.
اگر بعد از مدتی محل اتصال داغ می‌شود، ممکن است سطح تماس مناسب نباشد، پیچ به‌درستی سفت نشده باشد، کابلشو کیفیت کافی نداشته باشد یا پرس ناقص انجام شده باشد. داغ شدن اتصال یکی از هشدارهای جدی در سیستم‌های برقی است و نباید نادیده گرفته شود.
اگر در محل اتصال تغییر رنگ، سوختگی، بوی عایق داغ‌شده، شل شدن پیچ یا افت ولتاژ مشاهده شود، باید اتصال بررسی شود. در بسیاری از مواقع، مشکل از انتخاب اشتباه کابلشو، پرس نامناسب یا عدم تناسب سایز کابلشو با کابل است.
تفاوت کابلشو، سرسیم و وایرشو در انتخاب سایز
کابلشو، سرسیم و وایرشو همگی برای انتهای سیم و کابل استفاده می‌شوند، اما کاربرد آن‌ها متفاوت است. کابلشو معمولاً برای کابل‌های قدرت و اتصال پیچ‌دار به شینه، بدنه یا تجهیزات استفاده می‌شود. سرسیم بیشتر در اتصالات سبک‌تر و سیم‌کشی‌های کوچک‌تر کاربرد دارد. وایرشو نیز برای جمع کردن رشته‌های سیم افشان و ورود بهتر آن‌ها به ترمینال استفاده می‌شود.
اگر قرار است کابل به شینه یا پیچ وصل شود، کابلشو انتخاب مناسب‌تری است. اگر سیم افشان قرار است وارد ترمینال شود، وایرشو کاربرد بیشتری دارد. اگر اتصال سبک و کوچک است، سرسیم می‌تواند گزینه مناسبی باشد.
بنابراین قبل از خرید باید مشخص کنید دقیقاً چه نوع اتصالی دارید. انتخاب اشتباه بین کابلشو، سرسیم و وایرشو ممکن است باعث نصب غیراصولی و کاهش کیفیت اتصال شود.
راهنمای سریع انتخاب کابلشو مناسب
برای انتخاب سریع کابلشو مناسب، این مراحل را دنبال کنید:
ابتدا سطح مقطع کابل را مشخص کنید.
جنس کابل را بررسی کنید؛ مسی، آلومینیومی یا ترکیبی.
سایز پیچ یا محل اتصال را اندازه بگیرید.
نوع کاربرد را مشخص کنید؛ تابلو برق، ارت، موتور، شینه یا تجهیزات صنعتی.
شرایط محیطی را بررسی کنید؛ رطوبت، گرما، لرزش یا گردوغبار.
کابلشو را از نظر کیفیت بدنه، ضخامت، سطح صاف و پوشش بررسی کنید.
ابزار پرس و لقمه مناسب را برای همان سایز انتخاب کنید.
با رعایت این مراحل، احتمال انتخاب اشتباه کابلشو بسیار کمتر می‌شود و اتصال نهایی ایمن‌تر، بادوام‌تر و استانداردتر خواهد بود.
اشتباهات رایج هنگام خرید کابلشو
یکی از رایج‌ترین اشتباهات، انتخاب کابلشو فقط بر اساس حدس چشمی است. ظاهر کابل همیشه معیار مناسبی نیست، چون ضخامت روکش و نوع کابل می‌تواند باعث اشتباه شود. معیار اصلی، سطح مقطع هادی کابل است.
اشتباه دوم، بی‌توجهی به سایز سوراخ کابلشو است. کابلشو باید علاوه بر سایز کابل، با پیچ محل نصب نیز هماهنگ باشد. اگر این موضوع رعایت نشود، اتصال مکانیکی مناسبی ایجاد نمی‌شود.
اشتباه سوم، انتخاب کابلشو بی‌کیفیت برای مدارهای حساس است. در اتصال‌های پرجریان، کیفیت کابلشو مستقیماً روی ایمنی و دوام اتصال اثر می‌گذارد. کابلشوی بی‌کیفیت ممکن است ضخامت کم، رسانایی نامناسب یا سطح تماس ضعیف داشته باشد.
اشتباه چهارم، استفاده از ابزار پرس نامناسب است. حتی کابلشوی خوب هم اگر درست پرس نشود، اتصال مطمئن ایجاد نمی‌کند.
اشتباه پنجم، بی‌توجهی به جنس کابل است. برای کابل مسی، کابلشو مسی مناسب است و برای کابل آلومینیومی باید کابلشو متناسب با آن انتخاب شود. در اتصال کابل آلومینیومی به شینه مسی، کابلشو بیمتال می‌تواند گزینه بهتری باشد.
خرید کابلشو مناسب برای پروژه‌های صنعتی
برای خرید کابلشو مناسب، بهتر است فقط به قیمت توجه نکنید. کابلشو قطعه‌ای کوچک است، اما نقش مهمی در ایمنی کل مدار دارد. یک کابلشوی نامناسب می‌تواند باعث داغ شدن اتصال، خرابی تجهیزات و هزینه‌های بعدی شود.
هنگام خرید، سایز کابل، جنس کابل، سایز پیچ، نوع پروژه و ابزار پرس را مشخص کنید. اگر برای تابلو برق، سیستم ارت، تجهیزات صنعتی یا کابل‌های قدرت خرید می‌کنید، کیفیت کابلشو اهمیت بیشتری دارد.
برای بررسی محصولات مرتبط با تجهیزات برقی، کابلشو، ترمینال، گلند کابل و قطعات مورد نیاز پروژه‌های صنعتی و ساختمانی، می‌توانید به صفحه تجهیزات برقی KFG Power مراجعه کنید. همچنین برای مشاهده سایر محصولات، صفحه محصولات KFG Power در دسترس است.
اگر در انتخاب سایز کابلشو، نوع کابلشو یا ابزار پرس مناسب تردید دارید، بهتر است قبل از خرید از طریق صفحه تماس با کارشناسان KFG Power مشاوره بگیرید.
جمع‌بندی
انتخاب کابلشو مناسب بر اساس سایز کابل، یکی از مهم‌ترین اصول اجرای اتصال ایمن و استاندارد در پروژه‌های برق است. برای انتخاب درست، باید سطح مقطع کابل، جنس هادی، سایز پیچ، نوع کاربرد، شرایط محیطی و ابزار پرس بررسی شود.
کابلشوی مناسب باید دقیقاً با سایز کابل هماهنگ باشد تا هادی کابل داخل آن به‌درستی قرار بگیرد و بعد از پرس، اتصال مکانیکی و الکتریکی مطمئنی ایجاد شود. انتخاب کابلشوی بزرگ‌تر یا کوچک‌تر از سایز کابل می‌تواند باعث شل شدن اتصال، داغ شدن نقطه اتصال، افت ولتاژ و آسیب به تجهیزات شود.
در نهایت، اگر هدف شما اجرای یک اتصال حرفه‌ای، بادوام و ایمن است، کابلشو را به‌عنوان یک قطعه کلیدی در سیستم برق در نظر بگیرید. انتخاب درست کابلشو و پرس اصولی آن می‌تواند از بسیاری از مشکلات آینده جلوگیری کند.
سوالات متداول درباره انتخاب کابلشو بر اساس سایز کابل
کابلشو را بر چه اساسی انتخاب کنیم؟
کابلشو باید بر اساس سطح مقطع کابل، جنس کابل، سایز پیچ محل اتصال، نوع کاربرد و شرایط محیطی انتخاب شود.
آیا کابلشو باید دقیقاً هم‌سایز کابل باشد؟
بله، کابلشو باید متناسب با سطح مقطع کابل انتخاب شود. کابلشوی بزرگ‌تر یا کوچک‌تر از سایز کابل می‌تواند باعث اتصال ضعیف یا آسیب به کابل شود.
برای کابل مسی چه کابلشویی مناسب است؟
برای کابل مسی معمولاً کابلشو مسی یا کابلشو مسی قلع‌اندود انتخاب می‌شود.
برای کابل آلومینیومی چه کابلشویی استفاده کنیم؟
برای کابل آلومینیومی باید از کابلشو آلومینیومی یا در شرایط اتصال به شینه مسی از کابلشو بیمتال استفاده شود.
سایز سوراخ کابلشو چه اهمیتی دارد؟
سوراخ کابلشو باید با پیچ یا محل اتصال هماهنگ باشد. اگر سوراخ خیلی کوچک یا خیلی بزرگ باشد، اتصال مکانیکی مناسبی ایجاد نمی‌شود.
آیا ابزار پرس در کیفیت اتصال تأثیر دارد؟
بله، پرس صحیح کابلشو با لقمه مناسب نقش بسیار مهمی در کیفیت اتصال دارد. پرس نامناسب می‌تواند باعث شل شدن اتصال یا داغ شدن نقطه اتصال شود.
از کجا کابلشو و تجهیزات مرتبط تهیه کنیم؟
برای بررسی محصولات مرتبط با کابلشو و تجهیزات برقی می‌توانید به صفحه تجهیزات برقی یا محصولات KFG Power مراجعه کنید و در صورت نیاز از کارشناسان فروش مشاوره بگیرید.
