مقدمه
تجهیزات پنوماتیک یکی از مهم‌ترین بخش‌های سیستم‌های اتوماسیون صنعتی هستند. در بسیاری از کارخانه‌ها، خطوط تولید، ماشین‌آلات بسته‌بندی، دستگاه‌های مونتاژ، تجهیزات جابه‌جایی، صنایع غذایی، دارویی، خودروسازی و کارگاه‌های صنعتی، از هوای فشرده برای ایجاد حرکت، کنترل فرآیند و انجام عملیات مکانیکی استفاده می‌شود. دلیل محبوبیت سیستم‌های پنوماتیک این است که نسبت به بسیاری از روش‌های دیگر، ساده‌تر، سریع‌تر، تمیزتر و در بسیاری از پروژه‌ها اقتصادی‌تر هستند.
اما خرید تجهیزات پنوماتیک فقط به انتخاب چند قطعه مثل جک، شیر برقی یا شیلنگ محدود نمی‌شود. اگر قطعات به‌درستی انتخاب نشوند، سیستم ممکن است دچار افت فشار، نشتی هوا، کاهش سرعت عملکرد، استهلاک بالا، توقف خط تولید یا حتی خرابی تجهیزات شود. به همین دلیل، قبل از خرید تجهیزات پنوماتیک باید نوع کاربرد، فشار کاری، دبی هوا، شرایط محیطی، نوع حرکت، کیفیت قطعات و نحوه نصب به‌درستی بررسی شود.
در این مقاله، به زبان ساده و کاربردی توضیح می‌دهیم تجهیزات پنوماتیک چیست، شامل چه قطعاتی می‌شود، هر قطعه چه نقشی دارد و هنگام خرید تجهیزات پنوماتیک برای پروژه‌های صنعتی باید به چه نکاتی توجه کنید. هدف این راهنما کمک به انتخاب بهتر و خرید مطمئن‌تر تجهیزات پنوماتیک برای پروژه‌های واقعی صنعتی است.
تجهیزات پنوماتیک چیست؟
تجهیزات پنوماتیک به مجموعه قطعاتی گفته می‌شود که با استفاده از هوای فشرده، وظیفه ایجاد حرکت، کنترل مسیر هوا، تنظیم فشار، انتقال هوا و اجرای عملیات مکانیکی را بر عهده دارند. در یک سیستم پنوماتیک، هوای فشرده توسط کمپرسور تولید می‌شود و سپس از طریق شیلنگ‌ها، اتصالات، واحد مراقبت، شیرها و عملگرها به بخش‌های مختلف دستگاه منتقل می‌شود.
مهم‌ترین مزیت سیستم پنوماتیک این است که انرژی هوای فشرده را به حرکت مکانیکی تبدیل می‌کند. برای مثال، یک جک پنوماتیک می‌تواند با دریافت هوای فشرده، حرکت خطی ایجاد کند و قطعه‌ای را هل دهد، نگه دارد، بلند کند یا جابه‌جا کند. شیرهای پنوماتیک نیز مسیر عبور هوا را کنترل می‌کنند و مشخص می‌کنند هوا چه زمانی، با چه جهتی و به کدام بخش ارسال شود.
در پروژه‌های صنعتی، تجهیزات پنوماتیک معمولاً برای حرکت‌های تکراری، سریع و قابل کنترل استفاده می‌شوند. به همین دلیل، در ماشین‌آلات اتوماتیک، خطوط مونتاژ و تجهیزات بسته‌بندی کاربرد زیادی دارند.
چرا انتخاب درست تجهیزات پنوماتیک اهمیت دارد؟
انتخاب تجهیزات پنوماتیک مناسب مستقیماً روی عملکرد کل سیستم تأثیر می‌گذارد. اگر جک پنوماتیک ضعیف‌تر از نیاز پروژه انتخاب شود، ممکن است نیروی کافی برای حرکت دادن قطعه را نداشته باشد. اگر شیر برقی نامناسب انتخاب شود، سرعت یا جهت عملکرد جک به‌درستی کنترل نمی‌شود. اگر شیلنگ یا اتصال کیفیت مناسبی نداشته باشد، سیستم دچار نشتی هوا می‌شود و مصرف انرژی بالا می‌رود.
در بسیاری از پروژه‌های صنعتی، توقف دستگاه حتی برای چند ساعت می‌تواند هزینه‌زا باشد. بنابراین انتخاب قطعات پنوماتیک باید با دقت انجام شود. کیفیت قطعه، تناسب با فشار کاری، سازگاری با شرایط محیطی و انتخاب برند مناسب، همگی در کاهش خرابی و افزایش عمر سیستم مؤثر هستند.
از طرف دیگر، انتخاب درست تجهیزات پنوماتیک باعث کاهش مصرف هوای فشرده می‌شود. هوای فشرده یکی از منابع انرژی مهم در کارخانه‌هاست و هرگونه نشتی یا انتخاب اشتباه قطعات می‌تواند باعث افزایش هزینه انرژی شود. به همین دلیل، یک سیستم پنوماتیک خوب فقط سیستمی نیست که کار کند؛ بلکه باید پایدار، کم‌مصرف، ایمن و قابل سرویس باشد.

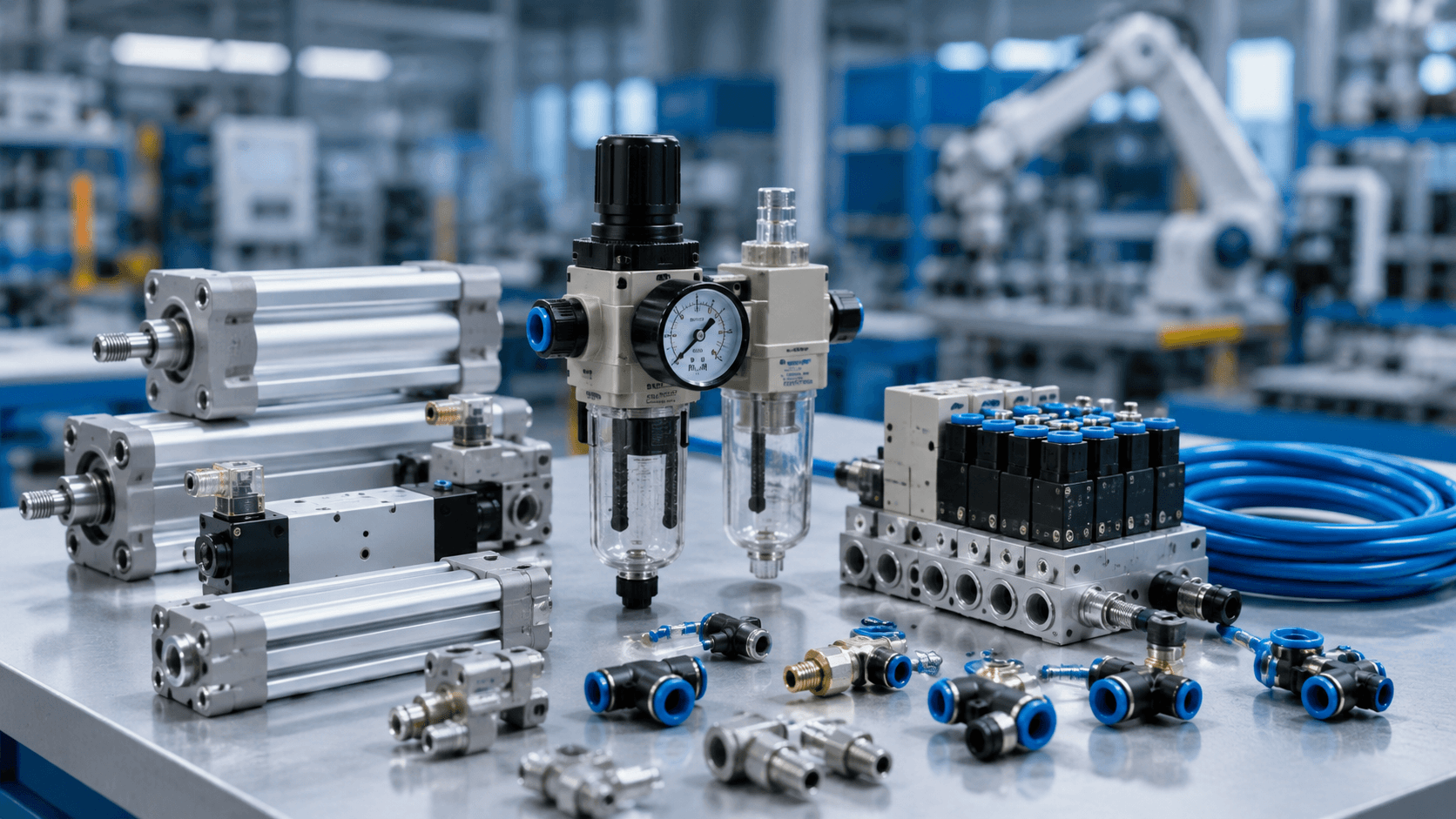

اجزای اصلی سیستم پنوماتیک
برای خرید تجهیزات پنوماتیک، ابتدا باید با قطعات اصلی این سیستم آشنا شوید. هر سیستم پنوماتیک معمولاً از چند بخش اصلی تشکیل می‌شود که هر کدام نقش خاصی دارند.
جک پنوماتیک
جک پنوماتیک یا سیلندر پنوماتیک یکی از مهم‌ترین قطعات سیستم پنوماتیک است. این قطعه وظیفه تبدیل انرژی هوای فشرده به حرکت مکانیکی را بر عهده دارد. جک‌ها می‌توانند حرکت خطی ایجاد کنند و برای هل دادن، کشیدن، نگه داشتن، فشردن، بلند کردن یا جابه‌جایی قطعات استفاده شوند.
هنگام خرید جک پنوماتیک باید به کورس حرکت، قطر پیستون، نوع عملکرد، فشار کاری، نوع نصب و نیروی مورد نیاز توجه کنید. اگر جک کوچک‌تر از نیاز پروژه انتخاب شود، توان کافی نخواهد داشت. اگر بیش از حد بزرگ انتخاب شود، مصرف هوا بیشتر می‌شود و هزینه سیستم بالا می‌رود.
شیر برقی پنوماتیک
شیر برقی پنوماتیک وظیفه کنترل مسیر عبور هوا را بر عهده دارد. این قطعه مشخص می‌کند هوا وارد کدام بخش جک شود و حرکت جک در چه جهتی انجام شود. شیرهای برقی معمولاً با فرمان الکتریکی از PLC، رله، تایمر یا مدار کنترل فعال می‌شوند.
در زمان خرید شیر برقی باید به تعداد پورت‌ها، تعداد وضعیت‌ها، ولتاژ بوبین، فشار کاری، سایز رزوه، دبی عبوری و نوع کاربرد توجه شود. انتخاب شیر نامناسب می‌تواند باعث کندی حرکت جک، افت فشار یا عملکرد نادرست سیستم شود.
واحد مراقبت پنوماتیک
واحد مراقبت پنوماتیک یکی از قطعات مهم برای افزایش عمر تجهیزات پنوماتیک است. این واحد معمولاً شامل فیلتر، رگلاتور و گاهی روغن‌زن است. فیلتر، ذرات و رطوبت موجود در هوا را تا حدی جدا می‌کند. رگلاتور فشار هوای ورودی را تنظیم می‌کند و روغن‌زن در برخی سیستم‌ها مقدار کمی روغن به هوا اضافه می‌کند تا قطعات متحرک بهتر کار کنند.
استفاده از واحد مراقبت مناسب باعث کاهش خرابی شیرها، جک‌ها و سایر قطعات پنوماتیک می‌شود. در پروژه‌های صنعتی، حذف یا بی‌توجهی به واحد مراقبت می‌تواند باعث کاهش عمر سیستم شود.
شیلنگ پنوماتیک
شیلنگ پنوماتیک وظیفه انتقال هوای فشرده بین قطعات را دارد. این شیلنگ‌ها باید انعطاف‌پذیر، مقاوم و متناسب با فشار کاری سیستم باشند. انتخاب شیلنگ نامناسب باعث نشتی، ترک‌خوردگی، افت فشار یا قطع شدن مسیر هوا می‌شود.
در زمان خرید شیلنگ پنوماتیک باید به قطر داخلی، قطر خارجی، جنس، فشار قابل تحمل، انعطاف‌پذیری و شرایط محیط نصب توجه کنید. برای مسیرهای پرحرکت یا نزدیک قطعات متحرک، کیفیت و انعطاف‌پذیری شیلنگ اهمیت بیشتری دارد.
اتصالات پنوماتیک
اتصالات پنوماتیک برای اتصال شیلنگ به شیرها، جک‌ها، واحد مراقبت و سایر قطعات استفاده می‌شوند. این اتصالات در مدل‌های مختلف مستقیم، زانویی، سه‌راهی، فیتینگی، رزوه‌ای و تبدیل تولید می‌شوند.
کیفیت اتصال در سیستم پنوماتیک بسیار مهم است، زیرا کوچک‌ترین نشتی می‌تواند عملکرد سیستم را ضعیف کند و مصرف هوا را افزایش دهد. هنگام خرید اتصال پنوماتیک باید به سایز شیلنگ، نوع رزوه، فشار کاری، جنس و کیفیت آب‌بندی توجه شود.
نکات مهم قبل از خرید تجهیزات پنوماتیک
قبل از خرید تجهیزات پنوماتیک، باید چند سؤال اصلی را پاسخ دهید. اولین سؤال این است که سیستم قرار است چه کاری انجام دهد؟ آیا هدف جابه‌جایی قطعه است؟ فشردن محصول است؟ باز و بسته کردن یک دریچه است؟ کنترل حرکت یک مکانیزم است؟ نوع کاربرد، انتخاب قطعات را مشخص می‌کند.
سؤال دوم این است که فشار کاری سیستم چقدر است؟ بسیاری از تجهیزات پنوماتیک در محدوده فشار مشخصی کار می‌کنند. اگر فشار سیستم کمتر از مقدار مورد نیاز باشد، جک نیروی کافی تولید نمی‌کند. اگر فشار بیش از حد باشد، عمر قطعات کاهش می‌یابد و احتمال آسیب بیشتر می‌شود.
سؤال سوم مربوط به سرعت حرکت است. بعضی پروژه‌ها به حرکت سریع نیاز دارند و بعضی دیگر به حرکت آرام و کنترل‌شده. سرعت حرکت جک به دبی هوا، سایز شیلنگ، نوع شیر، فشار کاری و تنظیمات سیستم بستگی دارد.
سؤال چهارم شرایط محیطی است. اگر سیستم در محیط دارای گردوغبار، رطوبت، روغن، حرارت یا لرزش کار می‌کند، باید قطعات مقاوم‌تر و مناسب‌تر انتخاب شوند. تجهیزات پنوماتیک در محیط‌های سخت صنعتی باید کیفیت بالاتری داشته باشند.
سؤال پنجم مربوط به فضای نصب است. گاهی فضای نصب محدود است و باید از جک‌های کامپکت، اتصالات زانویی یا شیلنگ‌های انعطاف‌پذیرتر استفاده شود. بنابراین قبل از خرید، ابعاد و محدودیت‌های نصب را بررسی کنید.
چگونه جک پنوماتیک مناسب انتخاب کنیم؟
برای انتخاب جک پنوماتیک مناسب، ابتدا باید نیروی مورد نیاز را بدانید. نیروی جک به قطر پیستون و فشار هوای ورودی بستگی دارد. هرچه قطر پیستون بزرگ‌تر باشد، جک نیروی بیشتری تولید می‌کند، اما مصرف هوا نیز بیشتر می‌شود.
بعد از نیرو، باید کورس حرکت مشخص شود. کورس یعنی مقدار جابه‌جایی شفت جک. اگر کورس کمتر از نیاز انتخاب شود، مکانیزم کامل حرکت نمی‌کند. اگر خیلی بیشتر انتخاب شود، فضای نصب و مصرف هوا افزایش می‌یابد.
نوع جک نیز اهمیت دارد. جک‌های پنوماتیک می‌توانند یک‌طرفه، دوطرفه، کامپکت، قلمی، چهارمیل، رادلس یا مدل‌های خاص باشند. برای کاربردهای عمومی صنعتی، جک‌های دوطرفه بسیار رایج هستند، اما در فضاهای محدود ممکن است جک کامپکت انتخاب بهتری باشد.
همچنین باید به نوع نصب جک توجه کنید. بعضی جک‌ها با پایه، بعضی با فلنج، بعضی با مفصل و بعضی به‌صورت مستقیم نصب می‌شوند. انتخاب روش نصب مناسب باعث عملکرد بهتر و کاهش فشار اضافی روی شفت و بدنه جک می‌شود.
چگونه شیر پنوماتیک مناسب انتخاب کنیم؟
شیر پنوماتیک باید با نوع جک و عملکرد مورد نظر هماهنگ باشد. برای کنترل جک دوطرفه معمولاً از شیرهای چندراهه استفاده می‌شود. تعداد پورت‌ها و وضعیت‌های شیر باید با مدار پنوماتیک هماهنگ باشد.
ولتاژ بوبین شیر برقی نیز بسیار مهم است. در پروژه‌های صنعتی ممکن است ولتاژ فرمان 24 ولت DC، 220 ولت AC یا ولتاژهای دیگر باشد. اگر ولتاژ شیر با مدار کنترل هماهنگ نباشد، شیر کار نخواهد کرد یا آسیب می‌بیند.
دبی عبوری شیر نیز باید متناسب با سایز جک و سرعت مورد نیاز انتخاب شود. اگر شیر دبی کافی نداشته باشد، جک کند عمل می‌کند. اگر بیش از حد بزرگ باشد، هزینه بیشتر می‌شود و کنترل حرکت ممکن است سخت‌تر شود.
کیفیت آب‌بندی، برند، نوع تحریک، سایز رزوه و قابلیت نصب روی منیفولد نیز از نکات مهم خرید شیر پنوماتیک هستند.
اهمیت واحد مراقبت در سیستم پنوماتیک
هوای فشرده همیشه کاملاً تمیز و خشک نیست. ممکن است ذرات، رطوبت یا آلودگی وارد سیستم شوند و به مرور باعث خرابی شیرها و جک‌ها شوند. واحد مراقبت کمک می‌کند هوای ورودی به سیستم کیفیت بهتری داشته باشد و فشار آن کنترل شود.
فیلتر در واحد مراقبت، بخشی از آلودگی و رطوبت را جدا می‌کند. رگلاتور فشار را در مقدار مناسب نگه می‌دارد. اگر سیستم به روانکاری نیاز داشته باشد، روغن‌زن نیز می‌تواند در مسیر قرار گیرد.
در بسیاری از پروژه‌ها، استفاده از واحد مراقبت مناسب باعث کاهش خرابی، افزایش عمر قطعات و بهبود عملکرد سیستم می‌شود. بنابراین هنگام خرید تجهیزات پنوماتیک، فقط به جک و شیر توجه نکنید؛ واحد مراقبت هم بخش مهمی از سیستم است.
اشتباهات رایج در خرید تجهیزات پنوماتیک
یکی از اشتباهات رایج، خرید قطعات فقط بر اساس قیمت است. تجهیزات ارزان‌قیمت اگر کیفیت مناسبی نداشته باشند، در بلندمدت باعث نشتی، توقف دستگاه و هزینه تعمیرات می‌شوند.
اشتباه دوم، انتخاب سایز اشتباه است. شیلنگ کوچک، شیر با دبی کم یا جک ضعیف می‌تواند عملکرد کل سیستم را مختل کند. در مقابل، انتخاب بیش از حد بزرگ هم باعث افزایش هزینه و مصرف هوا می‌شود.
اشتباه سوم، بی‌توجهی به فشار کاری است. هر قطعه پنوماتیک برای محدوده فشار مشخصی طراحی شده است. استفاده خارج از این محدوده می‌تواند خطرناک باشد یا عمر قطعه را کاهش دهد.
اشتباه چهارم، حذف واحد مراقبت است. بعضی افراد برای کاهش هزینه اولیه، واحد مراقبت را حذف می‌کنند؛ اما این کار ممکن است در آینده باعث خرابی قطعات و افزایش هزینه‌های نگهداری شود.
اشتباه پنجم، بی‌توجهی به نشتی هواست. نشتی‌های کوچک در سیستم پنوماتیک ممکن است در ظاهر مهم نباشند، اما در طول زمان باعث افزایش مصرف انرژی و کاهش راندمان سیستم می‌شوند.
خرید تجهیزات پنوماتیک برای پروژه‌های صنعتی
برای خرید تجهیزات پنوماتیک پروژه‌های صنعتی، بهتر است ابتدا لیست قطعات مورد نیاز تهیه شود. این لیست می‌تواند شامل جک پنوماتیک، شیر برقی، واحد مراقبت، شیلنگ، اتصالات، فلوکنترل، صداخفه‌کن، منیفولد و سایر قطعات جانبی باشد.
بعد از تهیه لیست، باید مشخصات فنی هر قطعه تعیین شود. برای مثال، در مورد جک باید قطر، کورس و نوع نصب مشخص باشد. در مورد شیر باید تعداد پورت، ولتاژ، سایز رزوه و دبی عبوری مشخص شود. در مورد شیلنگ و اتصال نیز سایز و فشار کاری اهمیت دارد.
اگر در انتخاب قطعات تردید دارید، بهتر است قبل از خرید با فروشنده یا کارشناس فنی مشورت کنید. انتخاب درست در مرحله خرید می‌تواند از دوباره‌کاری، خرابی و هزینه‌های بعدی جلوگیری کند.
برای بررسی محصولات مرتبط، می‌توانید از صفحه تجهیزات پنوماتیک KFG Power بازدید کنید یا برای راهنمایی بیشتر از طریق صفحه تماس با KFG Power با کارشناسان فروش در ارتباط باشید.
جمع‌بندی
تجهیزات پنوماتیک نقش مهمی در بسیاری از پروژه‌های صنعتی دارند. این تجهیزات با استفاده از هوای فشرده، حرکت‌های مکانیکی سریع، قابل کنترل و تکرارشونده ایجاد می‌کنند. اما عملکرد درست سیستم پنوماتیک به انتخاب صحیح قطعات بستگی دارد.
برای خرید تجهیزات پنوماتیک باید به نوع کاربرد، فشار کاری، دبی هوا، سایز قطعات، شرایط محیطی، کیفیت برند، روش نصب و نیازهای پروژه توجه کنید. جک پنوماتیک، شیر برقی، واحد مراقبت، شیلنگ و اتصالات هر کدام نقش مهمی در عملکرد سیستم دارند و انتخاب اشتباه هر یک می‌تواند باعث افت راندمان یا خرابی شود.
اگر قصد خرید تجهیزات پنوماتیک برای پروژه صنعتی دارید، بهتر است قبل از خرید نیاز پروژه را دقیق مشخص کنید و سپس قطعات مناسب را انتخاب کنید. برای مشاهده محصولات و دریافت راهنمایی، می‌توانید به صفحه تجهیزات پنوماتیک در KFG Power مراجعه کنید.
سوالات متداول درباره خرید تجهیزات پنوماتیک
تجهیزات پنوماتیک شامل چه قطعاتی می‌شود؟
تجهیزات پنوماتیک شامل جک پنوماتیک، شیر برقی، واحد مراقبت، شیلنگ، اتصالات، فلوکنترل، صداخفه‌کن، منیفولد و قطعات جانبی مربوط به هوای فشرده است.
برای خرید جک پنوماتیک به چه نکاتی توجه کنیم؟
برای خرید جک پنوماتیک باید به قطر پیستون، کورس حرکت، فشار کاری، نوع نصب، نیروی مورد نیاز و فضای نصب توجه کنید.
شیر برقی پنوماتیک چه کاربردی دارد؟
شیر برقی پنوماتیک مسیر عبور هوای فشرده را کنترل می‌کند و باعث کنترل حرکت جک‌ها و عملگرهای پنوماتیک می‌شود.
واحد مراقبت پنوماتیک چه کاری انجام می‌دهد؟
واحد مراقبت کیفیت هوای ورودی را بهتر می‌کند، فشار را تنظیم می‌کند و در صورت نیاز، روانکاری سیستم را انجام می‌دهد.
چرا سیستم پنوماتیک دچار افت فشار می‌شود؟
افت فشار می‌تواند به دلیل نشتی هوا، انتخاب نامناسب شیلنگ، دبی کم شیر، فیلتر کثیف یا طراحی اشتباه مسیر هوا ایجاد شود.
از کجا تجهیزات پنوماتیک مناسب بخریم؟
برای بررسی و خرید تجهیزات پنوماتیک می‌توانید به صفحه محصولات KFG Power یا بخش تجهیزات پنوماتیک مراجعه کنید.
