راهنمای جامع انتخاب و نصب وایرشو (Wire Ferrule) در تابلو برق صنعتی

یکی از مهم‌ترین اصول در مونتاژ تابلوهای برق صنعتی و سیم‌کشی تجهیزات الکتریکی، ایجاد اتصالات ایمن و پایدار است. استفاده از سیم‌های افشان (Stranded Wires) به دلیل انعطاف‌پذیری بالا در صنعت بسیار رایج است؛ اما زمانی که این سیم‌ها مستقیماً و بدون محافظ زیر پیچ ترمینال‌ها قرار می‌گیرند، رشته‌های مسی آسیب دیده، پخش می‌شوند و خطر اتصال کوتاه و آتش‌سوزی به شدت افزایش می‌یابد.

راهکار مهندسی و استاندارد برای حل این مشکل، استفاده از قطعه‌ای کوچک اما حیاتی به نام وایرشو (Wire Ferrule) است. در این مقاله آموزشی از کیان فاتح غدیر (KFG Power)، بررسی می‌کنیم که وایرشو چیست، چه کاربردی دارد و چگونه باید سایز مناسب آن را انتخاب و نصب کرد.

وایرشو چیست؟

(آناتومی وایرشو)

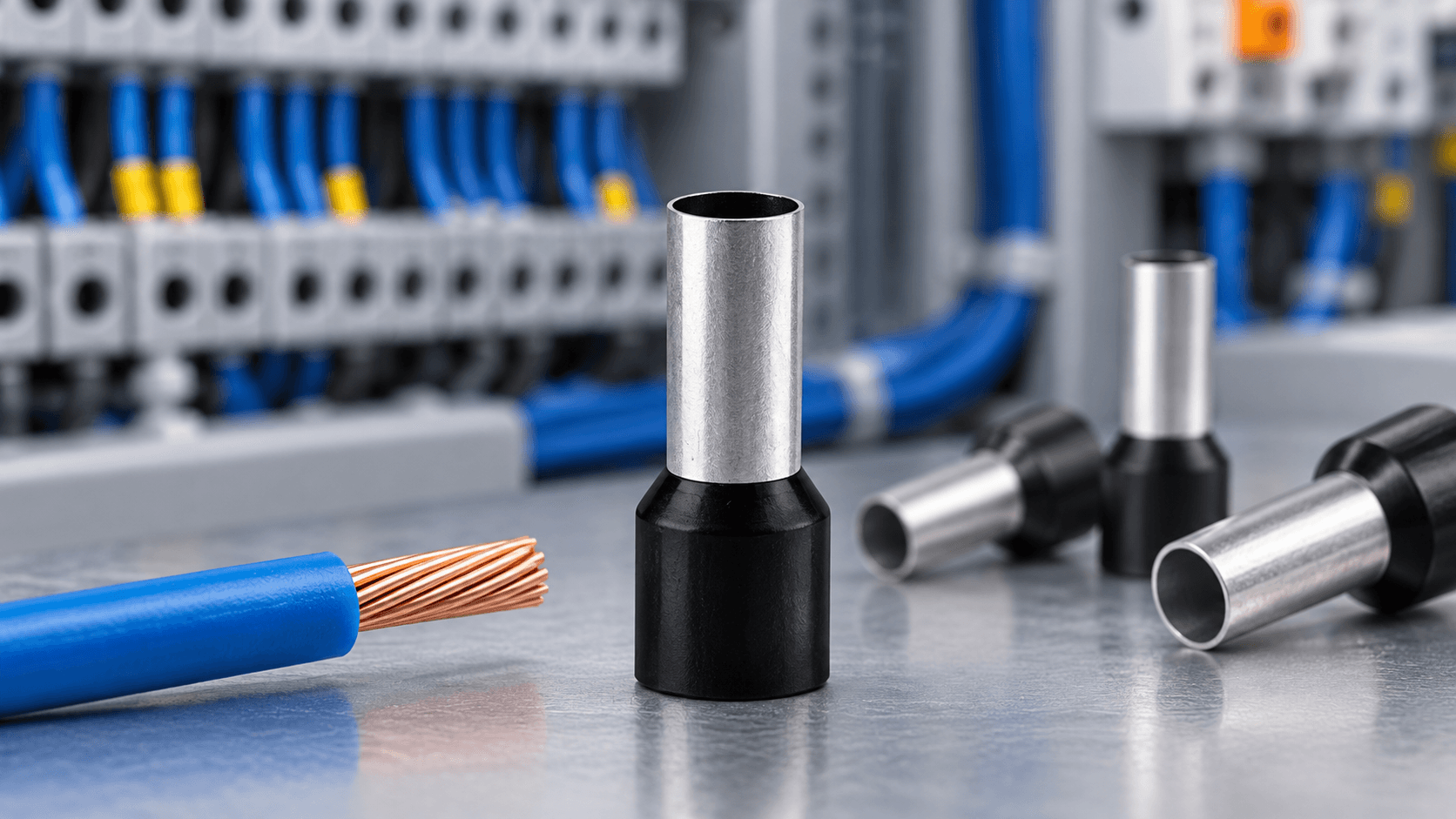

وایرشو (که در زبان انگلیسی به آن Bootlace Ferrule یا Wire Ferrule گفته می‌شود) یک لوله فلزی کوچک (معمولاً از جنس مس قلع‌اندود یا برنج) است که در یک انتهای خود دارای یک عایق پلاستیکی (کالر) می‌باشد.

وظیفه اصلی این قطعه، جمع کردن و نگه داشتن رشته‌های سیم افشان در کنار یکدیگر است. زمانی که سیم افشان داخل وایرشو قرار گرفته و توسط دستگاه مخصوص پرس می‌شود، به یک سیم مفتولی یکپارچه تبدیل می‌گردد که اتصال آن زیر ترمینال‌ها بسیار ایمن و استاندارد خواهد بود.

نمای نزدیک از ساختار فلزی و پلاستیکی وایرشو تکی روکش‌دار

بخش‌های اصلی وایرشو:

لوله فلزی (Barrel)

1. بخشی که رشته‌های لخت سیم داخل آن قرار می‌گیرند و وظیفه انتقال جریان الکتریکی را بر عهده دارد.

عایق پلاستیکی (Collar)

بخش رنگی و پلاستیکی که روکش سیم در داخل آن قرار می‌گیرد و علاوه بر جلوگیری از خمیدگی بیش از حد سیم، به عنوان کد رنگی برای تشخیص سایز نیز استفاده می‌شود.

چرا استفاده از وایرشو در برق صنعتی الزامی است؟

در استانداردهای بین‌المللی وایرینگ (مانند IEC و DIN)، استفاده از وایرشو برای سیم‌های افشان به شدت توصیه شده است. مزایای اصلی استفاده از این قطعه عبارتند از:

• جلوگیری از پخش شدن رشته‌های سیم: مانع از خروج رشته‌های نازک سیم از زیر ترمینال و خطر اتصالی فازها می‌شود.

• کاهش مقاومت تماسی: با ایجاد یکپارچگی در رشته‌ها، سطح مقطع تماس با ترمینال افزایش یافته و از داغ شدن محل اتصال جلوگیری می‌شود.

• جلوگیری از قطع شدن سیم: پیچ ترمینال به جای اینکه مستقیماً روی رشته‌های حساس مسی فشار بیاورد، روی لوله فلزی وایرشو فشار می‌آورد و از لهیدگی و قطعی سیم جلوگیری می‌کند.

• سهولت در عیب‌یابی و سرویس: باز و بسته کردن سیم‌های دارای وایرشو بسیار سریع‌تر و راحت‌تر از سیم‌های لخت است.

نحوه کدگذاری و انتخاب سایز وایرشو

انتخاب سایز وایرشو باید دقیقاً مطابق با سطح مقطع سیم (به میلی‌متر مربع) انجام شود. اگر وایرشو بیش از حد بزرگ باشد، پس از پرس شدن سیم را محکم نگه نمی‌دارد و اگر کوچک باشد، رشته‌های سیم داخل آن جا نمی‌شوند.

بررسی یک نمونه واقعی (سایز E25-16)

به برچسب روی بسته‌بندی محصولات دقت کنید. برای مثال، کدی که روی محصولات KFG درج می‌شود، اطلاعات دقیقی از مشخصات فنی به ما می‌دهد:

با نگاهی به برچسب تصویر بالا عبارات زیر را مشاهده می‌کنیم:

• کد E25-16:

  • حرف E معمولاً نشان‌دهنده وایرشو تکی روکش‌دار (Insulated Single Ferrule) است.

  • عدد 25 به معنای این است که این وایرشو برای سیم با سطح مقطع ۲۵ میلی‌متر مربع طراحی شده است. (این یک سایز بزرگ و صنعتی است).

  • عدد 16 نشان‌دهنده طول لوله فلزی (Pin Length) بر حسب میلی‌متر است.

• جنس BRASS: نشان می‌دهد که فلز هادی این وایرشو از آلیاژ برنج (با روکش مناسب) ساخته شده است که مقاومت مکانیکی و الکتریکی بسیار خوبی دارد.

• تعداد (QTY: 100 Pcs): بسته‌بندی‌های صنعتی معمولاً در بسته‌های ۱۰۰، ۵۰۰ یا ۱۰۰۰ عددی عرضه می‌شوند.

انواع وایرشو

وایرشوها بسته به نیاز پروژه در سه دسته اصلی تولید می‌شوند:

1. وایرشو تکی روکش‌دار (Single Insulated): برای پرس کردن یک رشته سیم افشان. (مشابه تصاویر بالا)

2. وایرشو دوبل روکش‌دار (Twin Insulated): دارای عایق پلاستیکی گشادتر (معمولاً مستطیل شکل) است و زمانی استفاده می‌شود که بخواهیم از یک ترمینال به ترمینال دیگر انشعاب (Jump) بگیریم و دو سیم را همزمان در یک وایرشو پرس کنیم.

3. وایرشو بدون روکش (Uninsulated): فاقد بخش پلاستیکی است و در فضاهای بسیار محدودی که امکان قرارگیری روکش پلاستیکی وجود ندارد، استفاده می‌شود.

آموزش گام‌به‌گام نصب و پرس وایرشو

نصب صحیح وایرشو به اندازه کیفیت خود قطعه اهمیت دارد. یک پرس ناقص می‌تواند به راحتی باعث ایجاد جرقه و آتش‌سوزی شود.

1. لخت کردن سیم: روکش سیم را دقیقاً به اندازه طول لوله فلزی وایرشو (در مثال ما ۱۶ میلی‌متر) لخت کنید. رشته‌های سیم نباید پیچانده شوند (تاب داده شوند).

2. قرار دادن سیم داخل وایرشو: سیم را به گونه‌ای داخل وایرشو هل دهید که رشته‌های مسی تا انتهای لوله فلزی برسند و روکش سیم دقیقاً داخل عایق پلاستیکی (Collar) قرار گیرد. هیچ رشته مسی نباید بیرون از قسمت پلاستیکی باقی بماند.

3. پرس کردن: حتماً از دستگاه پرس وایرشو (Crimping Tool) استاندارد و جغجغه‌ای استفاده کنید. وایرشو را در فک متناسب با سایز سیم قرار داده و تا انتها فشار دهید تا ابزار به صورت خودکار باز شود.

اشتباهات مهلک در استفاده از وایرشو

• ❌ استفاده از انبردست یا سیم‌چین برای پرس: این بزرگترین اشتباه در تابلوسازی است. انبردست نمی‌تواند تمام محیط وایرشو را به صورت یکنواخت تحت فشار قرار دهد (Crimping Profile) و سیم به راحتی از آن خارج می‌شود.

• ❌ تاب دادن رشته‌های سیم قبل از ورود: پیچاندن رشته‌های سیم باعث می‌شود قطر سیم افزایش یابد و به سختی وارد لوله شود؛ رشته‌ها باید کاملاً مستقیم وارد وایرشو شوند.

• ❌ لخت کردن بیش از حد سیم: اگر سیم بیش از حد لخت شود، قسمت لخت خارج از عایق پلاستیکی می‌ماند و خطر برق‌گرفتگی یا اتصال کوتاه را در پی دارد.

جمع‌بندی و خرید وایرشو استاندارد

استفاده از وایرشوی استاندارد با ضخامت فلز مناسب و عایق باکیفیت، تضمین‌کننده امنیت و طول عمر تجهیزات الکتریکی شماست. وایرشوهای KFG با رعایت دقیق‌ترین تلرانس‌های ابعادی و استفاده از متریال باکیفیت (مانند مس و برنج)، اتصالی گازبند (Gas-tight) و مطمئن را برای شما فراهم می‌کنند.

برای مشاهده سایزهای مختلف، بررسی رنگ‌بندی‌ها (بر اساس استانداردهای DIN و فرانسه) و خرید انواع وایرشو تکی و دوبل، می‌توانید به دسته‌بندی محصولات اتصالات در سایت کیان فاتح غدیر (KFG Power) مراجعه نمایید.
