تقسیم روغن قابل تنظیم (Adjustable Lubrication Distributor) از برند ZX، یک ترمینال توزیع‌کننده‌ی سیال از جنس شمش برنج ماشین‌کاری‌شده است که در سیستم‌های روانکاری مرکزی ماشین‌آلات صنعتی (مانند دستگاه‌های CNC و تزریق پلاستیک) کاربرد حیاتی دارد. این قطعه وظیفه دارد روغن پمپ‌شده از مخزن اصلی را دریافت کرده و آن را بین یاتاقان‌ها، بال‌اسکروها و ریل‌های مختلف دستگاه تقسیم کند. این مقسم‌ها بر اساس نیاز سیستم، در انواع متنوع ۲ خانه، ۳ خانه، ۴ خانه تا 10 خانه (تعداد خروجی‌ها) تولید و دسته‌بندی می‌شوند.
در یک سیستم روانکاری، روغن همیشه مسیر با کمترین مقاومت (نزدیک‌ترین مسیر به پمپ) را انتخاب می‌کند. اگر از مقسم‌های ساده استفاده کنید، قطعاتی که در انتهای خط قرار دارند روغن کمتری دریافت کرده و دچار سایش یا گیرپاژ می‌شوند. بلوک مقسم ZX دقیقاً برای حل این مشکل سیالاتی طراحی شده است. در یک سمت این بلوک، خروجی‌های مهره‌دار برای اتصال لوله‌های مویین قرار دارد و در سمت مقابل، به ازای هر خروجی، یک پیچ تنظیم شیاردار (ولوم برنجی) تعبیه شده است. تکنسین می‌تواند با چرخاندن این پیچ‌ها، دبی روغن هر مسیر را به صورت مستقل کم، زیاد یا کاملاً مسدود کند تا تمامی نقاط دستگاه به میزان استانداردی روانکاری شوند.
توضیحات اجرایی | عنوان مشخصات |
مقسم روغن قابل تنظیم / ترمینال روانکاری (Adjustable Oil Manifold) | نام قطعه |
(مارک ZX) | برند سازنده |
تنوع کامل از ۲ خانه الی 10 خانه | تعداد خروجی (خانه) |
شمش آلومینیوم (Brass) یکپارچه، مقاوم در برابر فشار و خوردگی | جنس بدنه و اتصالات |
مجهز به پیچ‌های تنظیم مجزا (Adjusting Knobs) برای هر خروجی | سیستم کالیبراسیون جریان |
مهره و بوش (Compression Fittings) مخصوص لوله‌های مویین روغن | نوع اتصال خروجی‌ها |
دو پورت رزوه‌دار در دو سر بلوک جهت ورود روغن و امتداد به بلوک بعدی که بر حسب نیاز ممکن است یک پورت مسدود شود | پورت‌های اصلی (ورودی) |

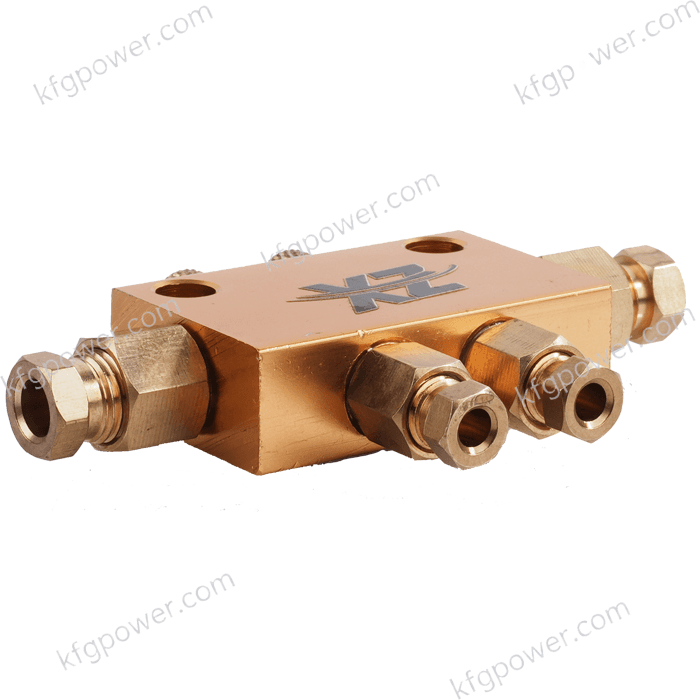

همان‌طور که در تصاویر مشخص است، دو انتهای این بلوک برنجی دارای پورت‌های بزرگتری هستند. یکی از این پورت‌ها به عنوان ورودی اصلی (Inlet) از سمت پمپ روغن استفاده می‌شود. پورت سمت دیگر برای امتداد دادن لاین روغن به یک مقسم دیگر کاربرد دارد. اگر این بلوک در انتهای خط روانکاری قرار داشته باشد، پورت انتهایی توسط یک کورکن (Plug) مسدود می‌شود.
چگونه می‌توانیم جریان روغن یک خروجی خاص را کاملاً قطع کنیم؟
پیچ‌های تنظیم (ولوم‌های کوچک) که در پشت مقسم قرار دارند، علاوه بر تنظیم دبی، به عنوان شیر قطع‌کن نیز عمل می‌کنند. اگر یکی از خانه‌ها (خروجی‌ها) مورد نیاز نباشد، کافیست پیچ تنظیم مربوط به آن را تا انتها در جهت عقربه‌های ساعت بچرخانید تا مسیر آن خروجی به طور کامل مسدود و آب‌بندی شود.
خیر. خروجی‌های این مقسم دارای مهره‌های برنجی هستند. شما باید لوله مویین (مسی یا پلی‌اورتان) را از داخل مهره عبور داده و با استفاده از قطعاتی به نام "کله‌گیر و مغزی"، آن را داخل پورت قرار دهید و مهره را با آچار سفت کنید تا اتصال بدون نشتی برقرار شود.
برای استعلام سریع قیمت روز، بررسی موجودی انبار و خرید عمده انواع بلوک‌های مقسم روغن قابل تنظیم برند ZX از سایز ۲ خانه تا 10 خانه، می‌توانید در ساعات اداری با کارشناسان فنی و فروش وب‌سایت کیان فاتح تماس بگیرید. در صورتی که برای اورهال سیستم روانکاری دستگاه CNC خود به چک‌لیستی از پمپ‌های روغن، سوپاپ‌های تناسبی (مانند سری DPC)، لوله‌های مسی و اتصالات نیاز دارید، لیست خود را از طریق واتساپ، تلگرام یا ایتا ارسال کنید تا پیش‌فاکتور همکاری صادر گردد.
