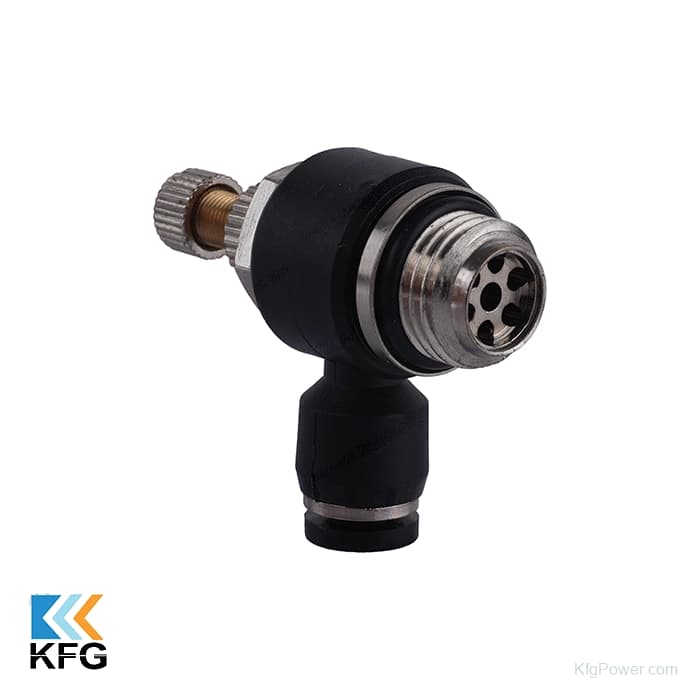

فلوکنترل سرجکی پنوماتیک (Pneumatic Speed Controller) یک شیر کنترل جریانِ یک‌طرفه با طراحی L شکل (زانو) است که مستقیماً روی پورت‌های ورودی و خروجی سیلندرهای بادی نصب می‌شود. این قطعه با دارا بودن یک فیتینگ فشاری (Push-in) در قسمت پایین برای اتصال سریع شلنگ و یک پیچ تنظیم فلزی در قسمت فوقانی، به تکنسین اجازه می‌دهد تا دبی هوای تخلیه‌شده از جک را با دقت بالا محدود کرده و سرعت حرکت پیستون را به صورت میلی‌متری تنظیم کند.
اگر هوای فشرده به صورت مستقیم و بدون محدودیت وارد سیلندر پنوماتیک شود، شفت جک با حداکثر سرعت و شتاب به بیرون پرتاب شده و در انتهای کورس، ضربه مکانیکی مهلکی (Slamming) به بدنه وارد می‌کند. این ضربات چکشی در زمان کوتاه باعث تخریب اورینگ‌های داخلی جک، شکستن شاسی دستگاه و آسیب به قطعات متحرک می‌شود. با نصب فلوکنترل سرجکی، شما می‌توانید با چرخاندن پیچ تنظیم شیاردار، سرعت باز و بسته شدن جک را کاملاً نرم و کالیبره کنید. مهره دندانه‌دار (Knurled Nut) برنجی که زیر این پیچ قرار دارد، دقیقاً برای قفل کردن این تنظیمات در برابر ارتعاشات و لرزش‌های دستگاه تعبیه شده است.
راهنمای کدهای ابعادی و سایزبندی این فلوکنترل‌ها بر اساس قطر رزوه اتصال به جک و قطر شلنگ ورودی تعیین می‌شود. همان‌طور که در دسته‌بندی محصولات مشخص است، سایزهای مینیاتوری مانند رزوه M5 برای شلنگ ۶ میلی‌متر (M5-6) برای تجهیزات ظریف رباتیک استفاده می‌شوند. برای سیلندرهای بزرگتر و جک‌های پروفیلی، سایزهای استاندارد ۱/۸، ۱/۴، ۳/۸ و ۱/۲ اینچ با خروجی شلنگ‌های ۴ تا 16 میلی‌متری به کار می‌روند.
عنوان مشخصات | توضیحات اجرایی |
نام قطعه | فلوکنترل سرجکی / شیر کنترل سرعت (Speed Controller Valve) |
سایز رزوه‌های استاندارد | از سایز M5 تا ۱/۲ اینچ (استاندارد BSP / Metric) |
جنس بدنه زاویه‌دار | پلاستیک فشرده (مشکی‌رنگ) بسیار مقاوم |
سیستم تنظیم دبی | پیچ برنجی شیاردار (دو سو) به همراه مهره قفل‌کن لرزش |
نوع آب‌بندی پایه رزوه | مجهز به اورینگ (O-ring) لاستیکی برای نصب بدون نشتی |
مکانیزم اتصال شلنگ | فیتینگ فشاری (Push-in) جهت مونتاژ و دمونتاژ سریع |
جهت کنترل جریان | یک‌طرفه (عموماً کنترل در مسیر تخلیه یا Meter-Out) |
خیر، طراحی پایه فلزی این قطعه به گونه‌ای است که یک اورینگ (O-ring) لاستیکی ضخیم در انتهای رزوه آن قرار دارد. با سفت کردن قطعه روی پورت جک، این واشر فشرده شده و آب‌بندی ۱۰۰ درصدی (Face Seal) ایجاد می‌کند؛ بنابراین استفاده از نوار تفلون غیرضروری بوده و حتی ممکن است باعث نشتی شود.
ماشین‌آلات صنعتی دارای لرزش و کوبش مداوم هستند. پس از اینکه با پیچ‌گوشتی یا دست، سرعت جک را به حد دلخواه رساندید، باید این مهره برنجی دندانه‌دار را به سمت پایین چرخانده و محکم کنید. این کار شفت تنظیم را قفل کرده و مانع از تغییر ناخواسته سرعت جک در حین کارکرد دستگاه می‌شود.
بیشتر فلوکنترل‌های سرجکی به صورت Meter-out عمل می‌کنند؛ به این معنی که هوای ورودی به جک را با تمام ظرفیت عبور می‌دهند، اما مسیر هوایی که در حال تخلیه شدن از سمت دیگر پیستون است را تنگ می‌کنند. این ایجاد مقاومت در مسیر خروج، باعث می‌شود حرکت جک بسیار روان، یکنواخت و بدون لرزش (پرش) انجام شود.
بله، بخش ورودی این شیر دارای مکانیزم اتصال سریع (Push-in) است. برای آزادسازی شلنگ، کافیست حلقه پلاستیکی ضامن را به سمت داخل (پایین) فشار دهید تا چنگک‌های داخلی رها شوند؛ سپس شلنگ را به نرمی بیرون بکشید.
تماس مستقیم با واحد فروش: برای استعلام سریع قیمت روز، بررسی موجودی انبار و خرید عمده انواع فلوکنترل سرجکی پنوماتیک در تمامی سایزها (از M5 تا ۱/۲ اینچ)، می‌توانید در ساعات اداری با شماره‌های پشتیبانی وب‌سایت کیان فاتح تماس بگیرید.
ارسال لیست در پیام‌رسان‌ها: در صورتی که چک‌لیستی از جک‌های پنوماتیک، اتصالات فیتینگی، شلنگ‌های پلی‌اورتان و شیرهای کنترل سرعت نیاز دارید، همین حالا لیست خود را از طریق واتساپ، تلگرام یا ایتا برای کارشناسان فروش کیان فاتح ارسال کنید تا پیش‌فاکتور با بهترین قیمت بازار برای شما صادر گردد.
هنوز نظری ثبت نشده
اولین نفری باشید که نظر می‌دهد
برای ثبت نظر ابتدا وارد شوید.
MAX ZHANTI

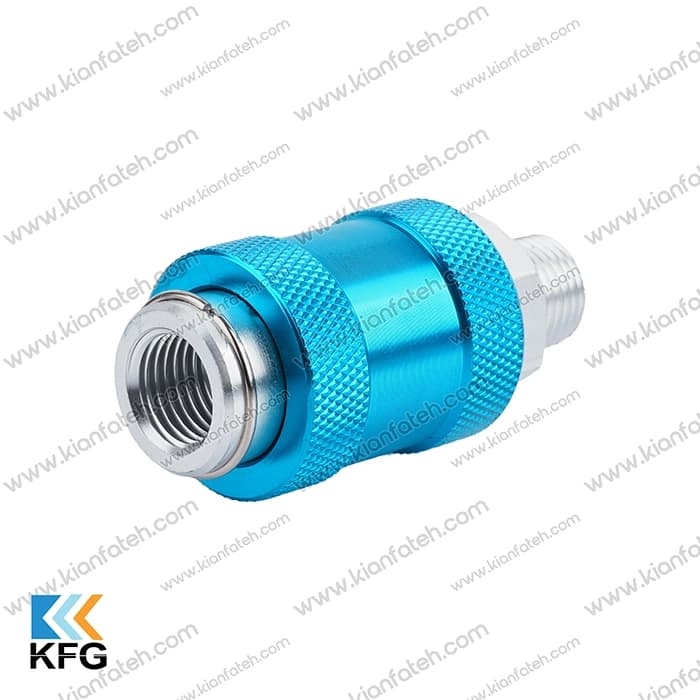

شیر کشویی پنوماتیک (Hand Slide Valve) در سایزهای استاندارد ۱/۴ و ۱/۲ اینچ، یک شیر قطع و وصل دستی از جنس آلومینیوم با روکش آنودایز آبیرنگ است. این قطعه که در مسیر اصلی تغذیه باد نصب می‌شود، علاوه بر قطع سریع جریان هوا، هوای محبوسشده در ادامه مدار (پاییندست) را به اتمسفر تخلیه می‌کند تا ایمنی تکنسین در زمان تعمیرات تضمین شود.
MAX ZHANTI

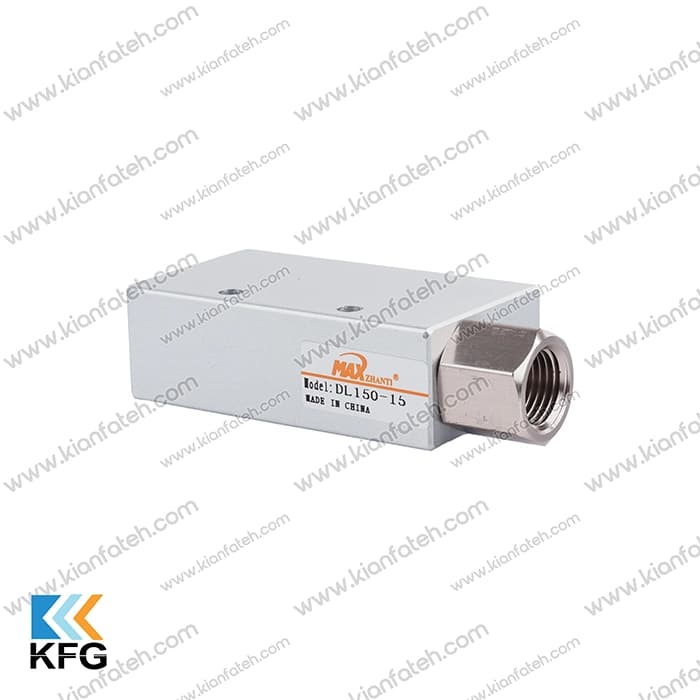

شیر وکیوم پنوماتیک (اجکتور) برند MAX ZHANTI مدل DL150-15، یک قطعه صنعتی از جنس بلوک یکپارچه آلومینیومی است که برای تولید آنی خلأ (Vacuum) در مدارهای بادی استفاده می‌شود. این ابزار با دریافت هوای فشرده از طریق پورت ورودی که دارای یک رابط ششگوش فلزی است، بر اساس قانون فیزیکی ونتوری (Venturi Effect) مکش قدرتمندی ایجاد می‌کند و برای سیستمهای جابهجایی قطعات با قاپک (ساکشن کاپ) در ماشین‌آلات بستهبندی کاربرد حیاتی دارد. این محصول ساخت کشور چین میباشد.
MAX ZHANTI

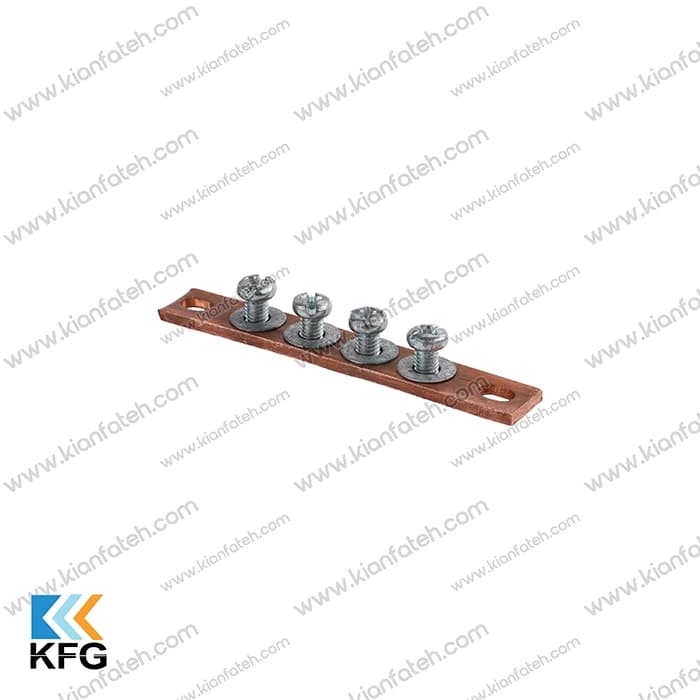

شمش نول مسی (Copper Neutral Busbar) یک رسانای الکتریکی ماشینکاریشده از جنس مس خالص است که برای تجمیع و توزیع استاندارد سیمهای نول در تابلوهای برق خانگی و صنعتی استفاده می‌شود. این قطعه با دارا بودن ۴ یا ۶ پیچ اتصال فولادی، امکان انشعابگیری ایمن، منظم و بدون افت ولتاژ را برای تجهیزات برقی فراهم کرده و از آشفتگی سیمکشی داخل تابلو جلوگیری می‌کند.
