شیر کشویی پنوماتیک (Hand Slide Valve) در سایزهای استاندارد ۱/۴ و ۱/۲ اینچ، یک شیر قطع و وصل دستی از جنس آلومینیوم با روکش آنودایز آبی‌رنگ است. این قطعه که در مسیر اصلی تغذیه باد نصب می‌شود، علاوه بر قطع سریع جریان هوا، هوای محبوس‌شده در ادامه مدار (پایین‌دست) را به اتمسفر تخلیه می‌کند تا ایمنی تکنسین در زمان تعمیرات تضمین شود.
هنگام سرویس و تعمیرات ماشین‌آلات پنوماتیک، تنها قطع کردن باد ورودی با شیرهای گازی (توپی) معمولی کافی نیست؛ زیرا هوای فشرده در داخل شلنگ‌ها و جک‌ها باقی می‌ماند و با کوچکترین تماس دست، جک به صورت ناگهانی حرکت کرده و باعث قطع عضو یا آسیب جدی به دستگاه می‌شود. شیر کشویی پنوماتیک با طراحی استوانه‌ای و غلاف متحرک خود، دارای قابلیت تخلیه (Exhaust) است. وقتی غلاف شیاردار و آبی‌رنگ را به سمت عقب می‌کشید، علاوه بر مسدود شدن مسیر ورودی، یک پورت تخلیه باز شده و کل هوای سیستم در کسری از ثانیه خالی می‌شود. این ویژگی برای رعایت استانداردهای ایمنی کارگاهی (LOTO - Lockout/Tagout) در تمامی خطوط اتوماسیون الزامی است.
عنوان مشخصات | توضیحات اجرایی |
نام قطعه | شیر کشویی پنوماتیک دستی (Hand Slide Valve) |
سایزهای موجود | ۱/۴ اینچ (1.4) و ۱/۲ اینچ (1.2) |
جنس بدنه و غلاف | آلومینیوم با پوشش آنودایز آبی رنگ |
طراحی غلاف (Sleeve) | دارای سطح شیاردار (Knurled) برای جلوگیری از لغزش دست اپراتور |
نوع اتصالات | مجهز به رزوه‌های نری (Male) و مادگی (Female) در دو سمت قطعه |
مکانیزم ایمنی | دارای خار فنری (Circlip) در دهانه برای جلوگیری از خروج و دررفتگی غلاف |
عملکرد سیالاتی | شیر ۳ راهه و ۲ حالته (قطع/وصل جریان + تخلیه هوای مدار) |
محل نصب ایده‌آل | قبل از واحد مراقبت (FRL) و در ورودی اصلی تابلوهای پنوماتیک |
بله، قطعا. این شیرها جهت‌دار هستند. رزوه‌ای که به عنوان ورودی تعریف شده است باید به سمت کمپرسور (منبع باد) و سمت دیگر به طرف مدار (مصرف‌کننده) بسته شود. نصب برعکس باعث می‌شود هوای تخلیه‌شده از سمت اشتباه خارج شود و سیستم به درستی ایزوله نگردد.
غلاف متحرک این شیر بر روی اورینگ‌های (O-ring) داخلی ماشین‌کاری‌شده حرکت می‌کند. اگر هوای کمپرسور دارای رطوبت، زنگ‌آب و کثیفی زیاد باشد، این اورینگ‌های لاستیکی خشک شده یا خط می‌افتند و باد از زیر غلاف نشت می‌کند. استفاده از فیلتر رطوبت‌گیر در ابتدای خط، طول عمر این شیرها را تضمین می‌کند.

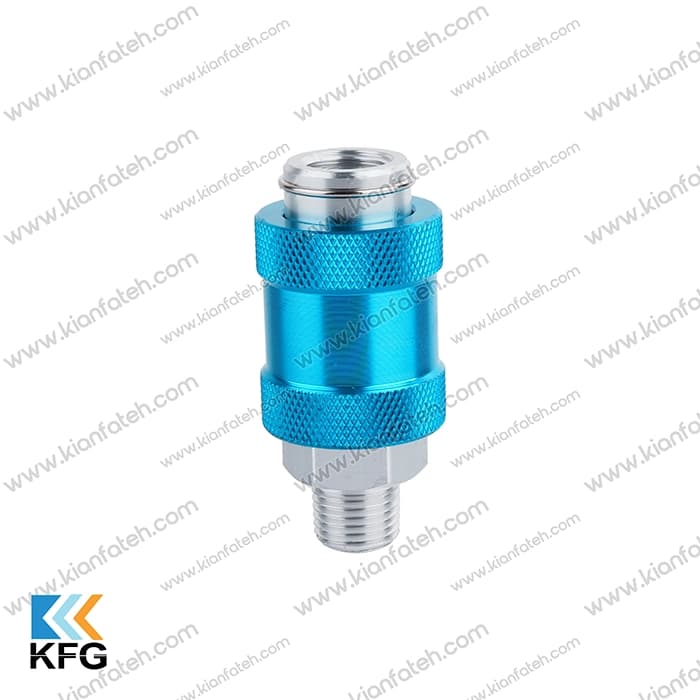

همان‌طور که در دهانه مادگی این شیر به وضوح مشخص است، یک خار فنری فولادی قرار داده شده است. این خار به عنوان نگهدارنده و محدودکننده (Stopper) مکانیکی عمل کرده و در فشارهای بالای شبکه باد، مانع از دررفتگی یا خروج کامل غلاف آبی‌رنگ به هنگام کشیدن آن به سمت عقب می‌شود.
