شیر وکیوم پنوماتیک (اجکتور) برند MAX ZHANTI مدل DL150-15، یک قطعه صنعتی از جنس بلوک یکپارچه آلومینیومی است که برای تولید آنی خلأ (Vacuum) در مدارهای بادی استفاده می‌شود. این ابزار با دریافت هوای فشرده از طریق پورت ورودی که دارای یک رابط شش‌گوش فلزی است، بر اساس قانون فیزیکی ونتوری (Venturi Effect) مکش قدرتمندی ایجاد می‌کند و برای سیستم‌های جابه‌جایی قطعات با قاپک (ساکشن کاپ) در ماشین‌آلات بسته‌بندی کاربرد حیاتی دارد. این محصول ساخت کشور چین می‌باشد.
در خطوط تولید اتوماتیک (مانند ربات‌های Pick and Place)، استفاده از پمپ‌های وکیوم الکتریکی مرکزی به دلیل استهلاک بالا، نیاز به سرویس مداوم قطعات متحرک و همچنین تأخیر در رسیدن خلأ به خط تولید، یک چالش بزرگ است. شیر وکیوم پنوماتیک هیچ قطعه متحرک مکانیکی ندارد و استهلاک آن تقریباً صفر است. با ورود هوای فشرده و عبور آن از نازل باریک داخلی، یک افت فشار شدید ایجاد شده و از پورت کناری (پورت مکش) که دارای فیلتر توری فلزی است، هوا با سرعت بالا مکیده می‌شود. این مکانیزم، تولید خلأ را به صورت نقطه‌ای و بدون نیاز به نگهداری (Maintenance-free) تضمین می‌کند. همچنین وجود جهت‌نمای حک‌شده روی بدنه آلومینیومی، مسیر صحیح عبور جریان و خروج هوا را به تکنسین نشان می‌دهد.
عنوان مشخصات | توضیحات اجرایی |
نام محصول | شیر وکیوم / ژنراتور خلأ پنوماتیک (Pneumatic Vacuum Ejector) |
برند سازنده و مدل | برند MAX ZHANTI مدل DL150-15 |
جنس بلوک بدنه | آلیاژ آلومینیوم فشرده و ماشین‌کاری شده |
نوع اتصال ورودی باد | پورت رزوه‌دار مجهز به رابط شش‌گوش فلزی برای آچارکشی |
حفاظت پورت وکیوم | مجهز به توری (مش) فیلتر داخلی جهت جلوگیری از ورود ذرات معلق |
قابلیت نصب و مهار | دارای دو سوراخ (Mounting Holes) روی بدنه جهت پیچ شدن به شاسی |
کشور سازنده | چین (MADE IN CHINA) |

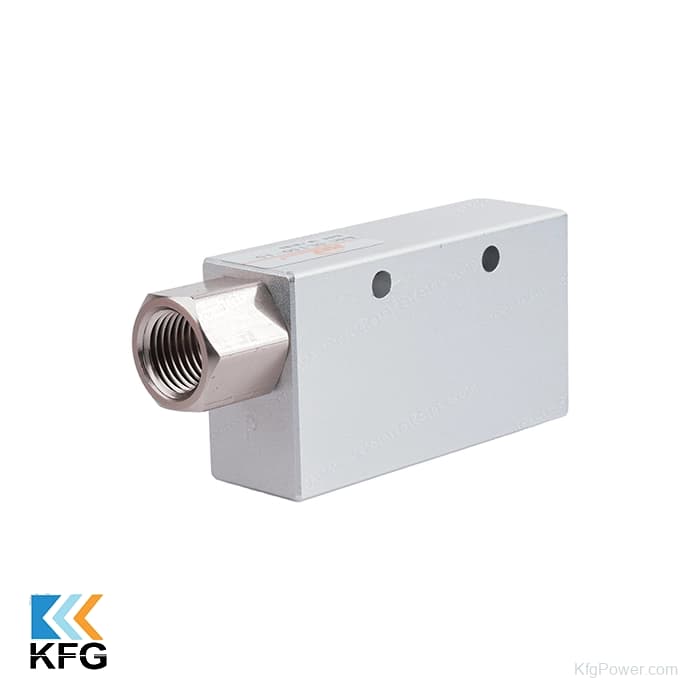

بر روی وجه بالایی بدنه مکعبی این شیر وکیوم، دو عدد سوراخ ماشین‌کاری شده تعبیه شده است. این سوراخ‌ها برای نصب، فیکس کردن و مهار محکمِ بلوک وکیوم روی شاسی ماشین‌آلات یا انتهای بازوی ربات‌ها با استفاده از پیچ طراحی شده‌اند تا قطعه در حین حرکت لرزش نداشته باشد.

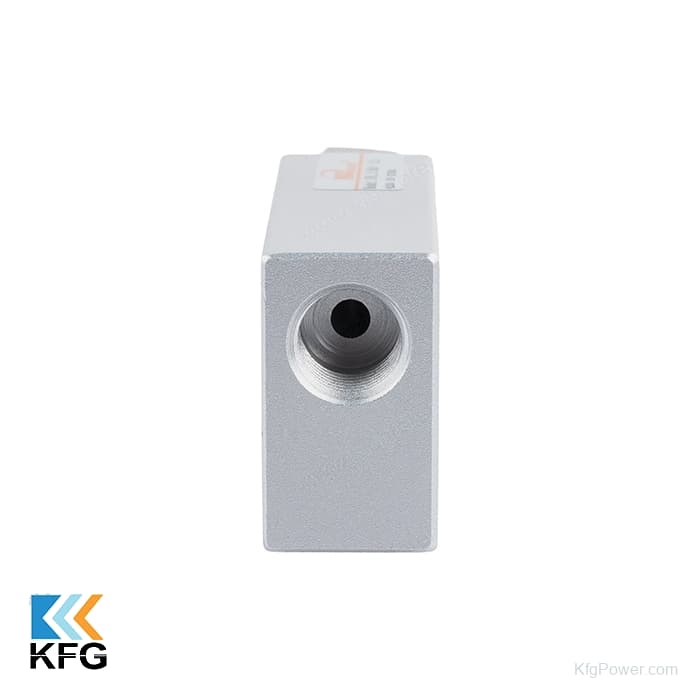

پورت کناری این قطعه که محل اتصال لوله ساکشن کاپ (قاپک) است، مجهز به یک فیلتر توری ریز می‌باشد. این فیلتر به عنوان یک سد دفاعی عمل کرده و از ورود گرد و غبار، پرز کارتن‌های بسته‌بندی یا ذرات ریز به داخل نازل اصلی جلوگیری می‌کند و مانع از گرفتگی و افت راندمان شیر وکیوم می‌شود.
در کنار پورت مکش، یک علامت فلش روی بلوک آلومینیومی حک شده است. این فلش مسیر خروج (اگزوز) ترکیب هوای فشرده ورودی و هوای مکیده‌شده را نشان می‌دهد. این علامت به تکنسین کمک می‌کند تا بداند صداخفه‌کن (اگزوز پنوماتیک) باید دقیقاً روی کدام پورت نصب شود تا صدای تخلیه کاهش یابد.
خیر، برخلاف جک‌های بادی که برای حرکت پیستون به روغن نیاز دارند، اجکتورهای پنوماتیک به دلیل عدم برخورداری از قطعات متحرک داخلی، به هیچ‌وجه نیازی به روغن‌کاری ندارند. ورود روغن به داخل این قطعه می‌تواند باعث چسبیدن گرد و غبار به فیلتر توری و مسدود شدن نازل داخلی شود.
برای استعلام سریع قیمت روز، بررسی موجودی انبار و خرید عمده شیر وکیوم پنوماتیک برند MAX ZHANTI مدل DL150-15، می‌توانید در ساعات اداری با شماره‌های پشتیبانی وب‌سایت کیان فاتح تماس بگیرید. همچنین در صورتی که نیاز به تجهیزات جانبی سیستم‌های وکیوم مانند انواع قاپک‌ها (ساکشن کاپ)، فیتینگ‌ها و شلنگ‌های پلی‌اورتان دارید، درخواست خود را از طریق واتساپ، تلگرام یا ایتا برای کارشناسان فروش ارسال کنید تا پیش‌فاکتور با بهترین قیمت بازار صادر گردد.
