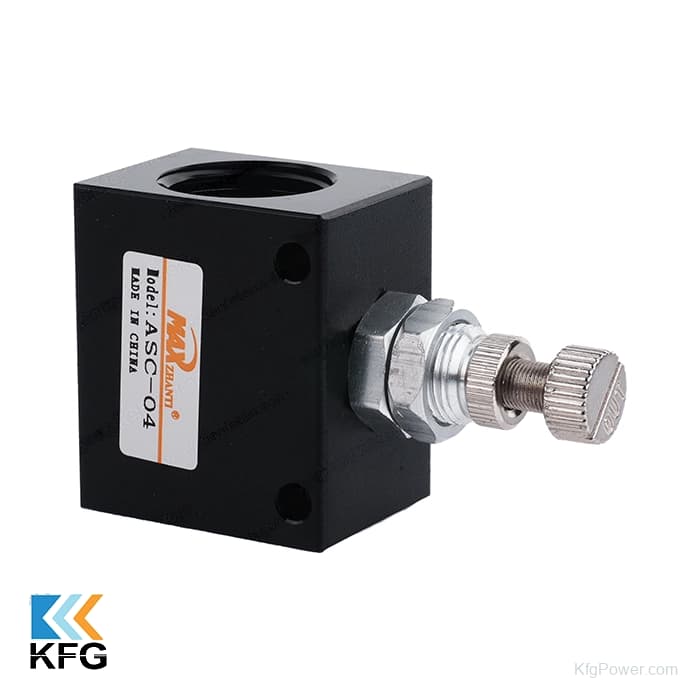

شیر فلوکنترل بین‌راهی پنوماتیک (In-line Flow Control Valve) برند MAX ZHANTI، یک ابزار کنترل جریان دقیق با بلوک مستحکم آلومینیومی مشکی‌رنگ است. این قطعه برخلاف مدل‌های سرجکی، مستقیماً در میانه مسیر لوله‌کشی (بین شیر برقی و سیلندر) قرار می‌گیرد. با استفاده از پیچ تنظیم شیاردار و مهره قفل‌کن تعبیه‌شده در قسمت بالایی این شیر، تکنسین می‌تواند دبی هوای عبوری را به صورت میلی‌متری محدود کرده و سرعت باز و بسته شدن جک‌های بادی را با بالاترین دقت کنترل کند.
در بسیاری از ماشین‌آلات صنعتی و خطوط اتوماسیون، جک‌های پنوماتیک در فضاهای بسیار محدود (کور) یا نقاط خطرناک و غیرقابل دسترس نصب می‌شوند. در این شرایط، تکنسین نمی‌تواند برای تنظیم سرعت جک، به "فلوکنترل سرجکی" که روی خود سیلندر نصب شده است دسترسی پیدا کند. شیر فلوکنترل بین‌راهی دقیقاً برای رفع این چالش مهندسی طراحی شده است. شما می‌توانید این بلوک مکعبی‌شکل را در هر نقطه ایمن و در دسترسی از مسیر شلنگ‌کشی (مثلاً داخل تابلوی فرمان) نصب کنید. با محدود کردن جریان باد توسط ولوم این قطعه، از پرتاب ناگهانی شفت جک و ضربات چکشی مخرب جلوگیری شده و طول عمر اورینگ‌ها به شدت افزایش می‌یابد.
راهنمای کدهای ابعادی (سری ASC) همان‌طور که روی پلاک نارنجی‌رنگ این محصول مشخص است (مانند مدل ASC-03)، این شیرها در استانداردهای جهانی با پیشوند ASC شناخته می‌شوند و سایزبندی پورت‌های ورودی/خروجی آن‌ها بر اساس رزوه‌های اینچی (BSP) به شرح زیر است:
· سایز ۱/۸ اینچ (ASC-01): برای کنترل سرعت جک‌های مینیاتوری و قلمی.
· سایز ۱/۴ اینچ (ASC-02): پرکاربردترین سایز برای سیلندرهای استاندارد و متوسط.
· سایز ۳/۸ اینچ (ASC-03): مناسب برای جک‌های پروفیلی بزرگتر که نیاز به دبی هوای بیشتری دارند.
· سایز ۱/۲ اینچ (ASC-04): مختص کنترل سرعت جک‌های قدرتی و پرس‌های سنگین.
عنوان مشخصات | توضیحات اجرایی |
نام قطعه | شیر فلوکنترل بین‌راهی (In-line Speed Controller) |
برند و سری | MAX ZHANTI - سری محصولات ASC |
سایز رزوه‌های دو طرف | ۱/۸، ۱/۴، ۳/۸ و ۱/۲ اینچ مادگی |
جنس بدنه اصلی | بلوک آلومینیومی یکپارچه با پوشش آنودایز مشکی |
سیستم تنظیم دبی | مجهز به پیچ تنظیم فلزی و مهره قفل‌کننده (Lock Nut) |
محدوده فشار کاری | ۰.۵ الی ۹.۵ بار (Bar) |
کاربرد اصلی | تنظیم سرعت حرکت جک‌های پنوماتیک با نصب در مسیر شلنگ |
دو سمت این بلوک مکعبی دارای پورت‌های رزوه‌دار استاندارد (مادگی) است. برای اتصال شلنگ، شما باید دو عدد "فیتینگ مستقیم نری" (رابط رزوه به شلنگ) متناسب با سایز رزوه شیر و سایز شلنگ خود خریداری کرده و روی این پورت‌ها ببندید تا اتصال برقرار شود.
خیر، این یک خطای بسیار رایج است. فلوکنترل‌ها (اعم از سرجکی و بین‌راهی) فقط "حجم و دبی" هوای عبوری را کنترل می‌کنند تا سرعت جک تغییر کند؛ اما تغییری در "فشار نهایی" ایجاد نمی‌کنند. اگر نیاز به کاهش فشار هوا (Bar/PSI) دارید، حتماً باید از رگلاتور پنوماتیک استفاده کنید.
ماشین‌آلات صنعتی همواره دارای ارتعاش و لرزش هستند. پس از اینکه با پیچاندن ولوم شیاردار سرعت جک را به حد مطلوب رساندید، باید مهره پایینی آن را با آچار یا دست کاملاً سفت کنید. این مکانیزم، شفت تنظیم را قفل کرده و مانع از به هم خوردن سرعت جک بر اثر لرزش دستگاه می‌شود.
بله، در اکثر فلوکنترل‌های بین‌راهی استاندارد، روی بدنه فلزی یک فلش کوچک حک شده است که جهت جریان هوای آزاد (از ورودی به خروجی) را نشان می‌دهد. اگر شیر را برعکس ببندید، کنترل دبی به درستی انجام نخواهد شد.
تماس مستقیم با واحد فروش: برای استعلام سریع قیمت، بررسی موجودی انبار و خرید عمده انواع فلوکنترل بین‌راهی برند MAX ZHANTI (سری ASC) در تمامی سایزها، می‌توانید در ساعات اداری با شماره‌های پشتیبانی وب‌‌سایت کیان فاتح تماس بگیرید.
ارسال لیست در پیام‌رسان‌ها: در صورتی که چک‌لیستی از شیرهای کنترل سرعت، فیتینگ‌های پنوماتیک، شلنگ‌های PU و شیرهای برقی نیاز دارید، همین حالا لیست خود را از طریق واتساپ، تلگرام یا ایتا برای کارشناسان فروش کیان فاتح ارسال کنید تا پیش‌فاکتور با بهترین قیمت بازار برای شما صادر گردد.
