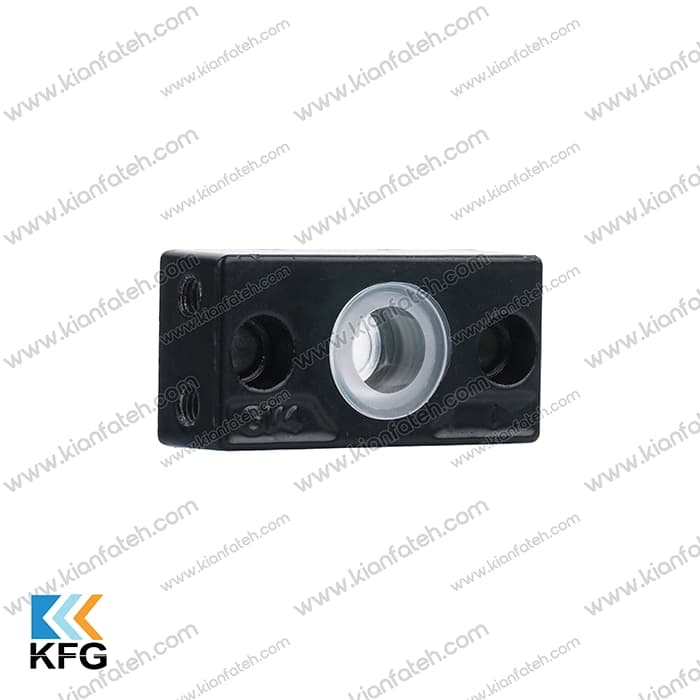

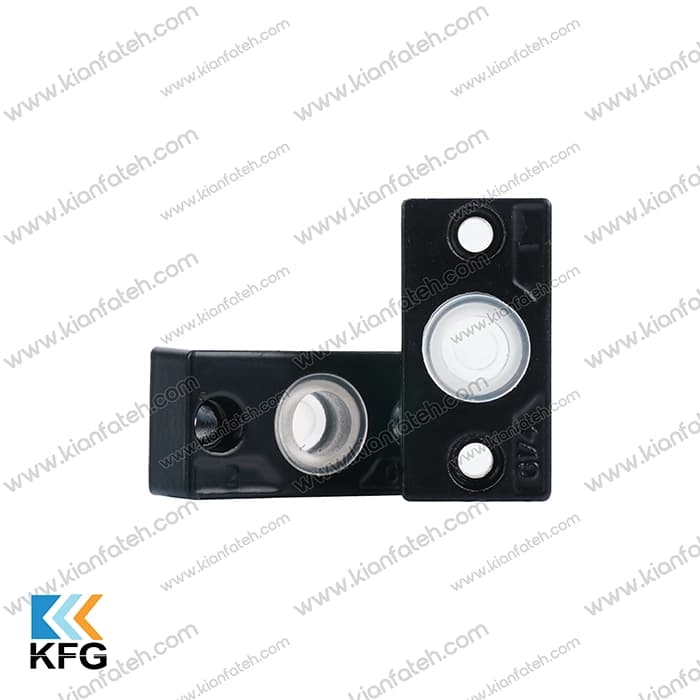

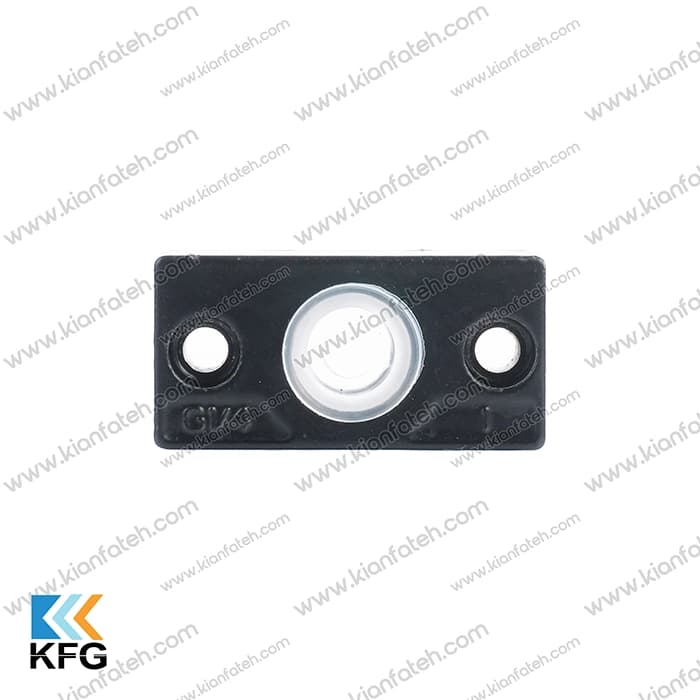

بغل بند واحد مراقبت پنوماتیک طرح فستو Max Zhanti (سایزهای ۳/۸، ۳/۴ و ۱ اینچ)
بغل بند واحد مراقبت طرح فستو Max Zhanti (FRL End Plate / Connection Block)، یک بلوک اتصال ماژولار و پایه نگهدارنده است که در دو طرف تجهیزات آماده‌سازی هوای فشرده (فیلتر، رگلاتور و روغن‌زن) نصب می‌شود. این قطعه که در سایزهای استاندارد ۳/۸، ۳/۴ و ۱ اینچ تولید می‌گردد، وظیفه ایجاد یک پورت رزوه‌دار صنعتی برای اتصال به خطوط اصلی لوله‌کشی و همچنین نصب محکم و بدون لرزشِ مجموعه بر روی شاسی ماشین‌آلات را بر عهده دارد. با استفاده از این بغل‌بندها، نصب و تعمیرات سیستم‌های پنوماتیک به صورت کشویی و در سریع‌ترین زمان ممکن انجام می‌گیرد.
توضیحات محصول
چرا در سیستم‌های پنوماتیک باید از بغل بند ماژولار استفاده کنیم؟
در روش‌های سنتی، لوله‌های سنگین فلزی یا فیتینگ‌های بزرگ مستقیماً به بدنه اصلی فیلتر یا رگلاتور پیچ می‌شوند. این کار به مرور زمان و بر اثر لرزش کمپرسور، باعث ایجاد ترک در بدنه واحد مراقبت و نشتی باد می‌شود. بغل بند طرح فستو دقیقاً برای جذب این فشارهای مکانیکی (Mechanical Stress) مهندسی شده است. علاوه بر این، بزرگترین مزیت طراحی ماژولار (طرح فستو) این است که در هنگام خرابی واحد مراقبت، تکنسین نیازی به باز کردن کل لوله‌کشی خط ندارد؛ بلکه تنها با باز کردن پین‌ها یا پیچ‌های اتصالِ بغل‌بند، واحد مراقبت به راحتی از مدار خارج شده و سرویس می‌شود. این ویژگی برای جلوگیری از توقف خطوط تولید (Downtime) در کارخانجات حیاتی است.
راهنمای انتخاب سایز (۳/۸، ۳/۴ و ۱ اینچ) سایز رزوه بغل‌بندها مستقیماً میزان دبی (حجم عبوری) هوای فشرده را تعیین می‌کند:
سایز ۳/۸ اینچ: یک سایز متوسط و بسیار پرکاربرد برای واحدهای مراقبت سری Midi است که در دستگاه‌های بسته‌بندی، جک‌های پنوماتیک متوسط و خطوط مونتاژ استفاده می‌شود.
سایز ۳/۴ اینچ: مختص سیستم‌های صنعتی پرفشارتر (سری Maxi) است که نیاز به حجم هوای بالایی دارند تا از افت فشار در حین کارکرد همزمانِ چند جک جلوگیری شود.
سایز ۱ اینچ: قدرتمندترین سایز استاندارد است که معمولاً در خروجی اصلی مخزن کمپرسورها، ماشین‌آلات سنگین و پرس‌های پنوماتیک نصب می‌شود تا حداکثر دبی هوا را بدون هیچ‌گونه گلوگاهی از خود عبور دهد.
جدول مشخصات فنی بغل بند واحد مراقبت طرح فستو Max Zhanti
عنوان مشخصات | توضیحات اجرایی |
نام قطعه | بغل بند / بلوک اتصال ماژولار (Modular Connection Block) |
سبک طراحی | طرح فستو (Festo Type) با قابلیت مونتاژ سریع |
سایزهای رزوه ورودی/خروجی | ۳/۸، ۳/۴ و ۱ اینچ (استاندارد رزوه‌های موازی BSP) |
جنس بدنه قطعه | آلیاژ آلومینیوم دایکاست (بسیار مقاوم و سبک) |
نوع آب‌بندی داخلی | مجهز به اورینگ‌های اختصاصی NBR برای آب‌بندی بین ماژول‌ها |
حداکثر فشار کاری تحمل‌شده | تا ۱۶ بار (متناسب با ظرفیت واحد مراقبت) |
محدوده تحمل دمایی | ۱۰- تا ۶۰+ درجه سانتی‌گراد |
کاربرد اصلی | نصب و اتصال فیلتر، رگلاتور و روغن‌زن به شبکه‌های هوای فشرده |
سوالات متداول (FAQ)
۱. آیا برای اتصال بغل بند به خودِ واحد مراقبت نیاز به نوار تفلون داریم؟ خیر. قسمت داخلی بغل بند که به بدنه واحد مراقبت متصل می‌شود، دارای اورینگ‌های لاستیکی (O-ring) و واشرهای مخصوص است که با قرار گرفتن در جای خود و سفت شدن پیچ‌ها یا پین‌ها، یک آب‌بندی ۱۰۰ درصدی (Face Seal) ایجاد می‌کند. نوار تفلون فقط برای پورت رزوه‌دار خروجی (جهت اتصال لوله یا فیتینگ) نیاز است.
۲. آیا بغل بند طرح فستو به برندهای دیگر هم می‌خورد؟ بله، بسیاری از برندهای معتبر پنوماتیک آسیایی و اروپایی (مانند محصولات برند مکس ژانتی) بر پایه پلتفرم و استانداردهای ابعادی فستو طراحی شده‌اند. بنابراین اگر واحد مراقبت شما طرح فستو باشد، این بغل‌بندها به خوبی روی آن‌ها چفت می‌شوند.
۳. چرا جنس بدنه از آلومینیوم دایکاست انتخاب شده است؟ آلیاژ آلومینیوم دایکاست علاوه بر وزن بسیار سبک که فشار روی شاسی دستگاه را کاهش می‌دهد، مقاومت فوق‌العاده‌ای در برابر زنگ‌زدگی ناشی از رطوبتِ موجود در هوای کمپرسور دارد و در فشارهای بالای شبکه باد ترک نمی‌خورد.
۴. در زمان نصب به چه نکته ایمنی باید توجه کنیم؟ مهم‌ترین نکته، توجه به جهت فلشِ حک شده روی بغل‌بند یا بدنه واحد مراقبت است. این فلش جهت جریان هوا (از ورودی به خروجی) را نشان می‌دهد. نصب برعکسِ مجموعه باعث می‌شود رگلاتور و روغن‌زن عمل نکنند و سیستم دچار اختلال شود.
