شیر تخلیه سریع (Quick Exhaust Valve) پنوماتیک برند MAX ZHANTI، یک شیر کنترل مسیر با بلوک مکعبی مستحکم به رنگ مشکی است که به صورت تخصصی برای افزایش سرعت رفت یا برگشت جک‌های بادی استفاده می‌شود. این قطعه با کد بین‌المللی QE شناخته شده و وظیفه دارد هوای حبس‌شده در داخل سیلندر را بلافاصله و در همان نقطه نصب، به اتمسفر تخلیه کند. با این کار، دیگر نیازی نیست هوای برگشتی تمام مسیر شلنگ را تا شیر برقی طی کند؛ در نتیجه مقاومت در برابر حرکت پیستون صفر شده و سرعت جک به طرز چشمگیری افزایش می‌یابد.
شیر تخلیه سریع (Quick Exhaust Valve) پنوماتیک برند MAX ZHANTI، یک شیر کنترل مسیر با بلوک مکعبی مستحکم به رنگ مشکی است که به صورت تخصصی برای افزایش سرعت رفت یا برگشت جک‌های بادی استفاده می‌شود. این قطعه با کد بین‌المللی QE شناخته شده و وظیفه دارد هوای حبس‌شده در داخل سیلندر را بلافاصله و در همان نقطه نصب، به اتمسفر تخلیه کند. با این کار، دیگر نیازی نیست هوای برگشتی تمام مسیر شلنگ را تا شیر برقی طی کند؛ در نتیجه مقاومت در برابر حرکت پیستون صفر شده و سرعت جک به طرز چشمگیری افزایش می‌یابد.
همان‌طور که روی پلاک بدنه مشخص است (مانند مدل QE-02)، این شیرها در استانداردهای جهانی با پیشوند QE نام‌گذاری می‌شوند. سایزبندی پورت‌های ورودی، خروجی و تخلیه این قطعه بر اساس رزوه‌های اینچی (BSP) به شرح زیر است:
1. سایز ۱/۸ اینچ (QE-01 / 1.8): برای جک‌های مینیاتوری و قلمی.
2. سایز ۱/۴ اینچ (QE-02 / 1.4): پرکاربردترین سایز برای سیلندرهای استاندارد.
3. سایز ۳/۸ اینچ (QE-03 / 3.8): مناسب برای جک‌های پروفیلی متوسط.
4. سایز ۱/۲ اینچ (QE-04 / 1.2): مختص جک‌های قدرتی با حجم هوای بالا.
توضیحات اجرایی | عنوان مشخصات |
شیر تخلیه سریع (Quick Exhaust Valve) | نام قطعه |
MAX ZHANTI - سری محصولات QE | برند و سری محصول |
۱/۸، ۱/۴، ۳/۸ و ۱/۲ اینچ (استاندارد مادگی) | سایز رزوه‌های استاندارد |
بلوک فلزی یکپارچه با پوشش مقاوم مشکی‌رنگ | جنس بدنه اصلی |
مجهز به دیافراگم لاستیکی برای سوئیچ سریع مسیر هوا | ساختار داخلی |
مکعب مستطیل با سه پورت (ورودی، خروجی به جک، تخلیه) | طراحی ظاهری |
چین (MADE IN CHINA) | کشور سازنده |

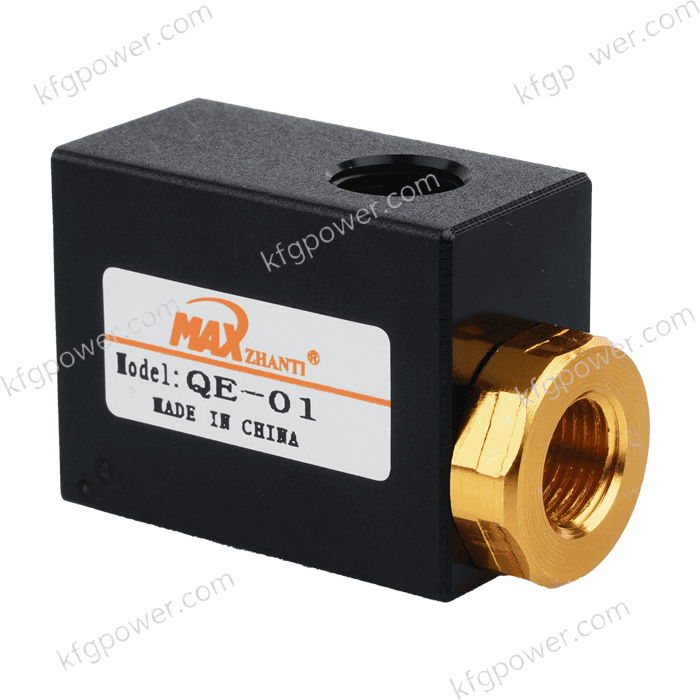

۱. این بلوک مکعبی دارای سه پورت است؛ نحوه نصب صحیح آن چگونه است؟ این شیر دارای سه دهانه است. پورت ورودی (معمولاً با علامت P یا IN) باید به شلنگی که از سمت شیر برقی می‌آید متصل شود. پورت خروجی (با علامت A یا OUT) مستقیماً یا با یک مغزی کوتاه روی پورتِ جک بادی بسته می‌شود. پورت سوم (با علامت R، EX یا فلش رو به بیرون) پورت تخلیه است که هوا را به محیط خارج می‌کند.

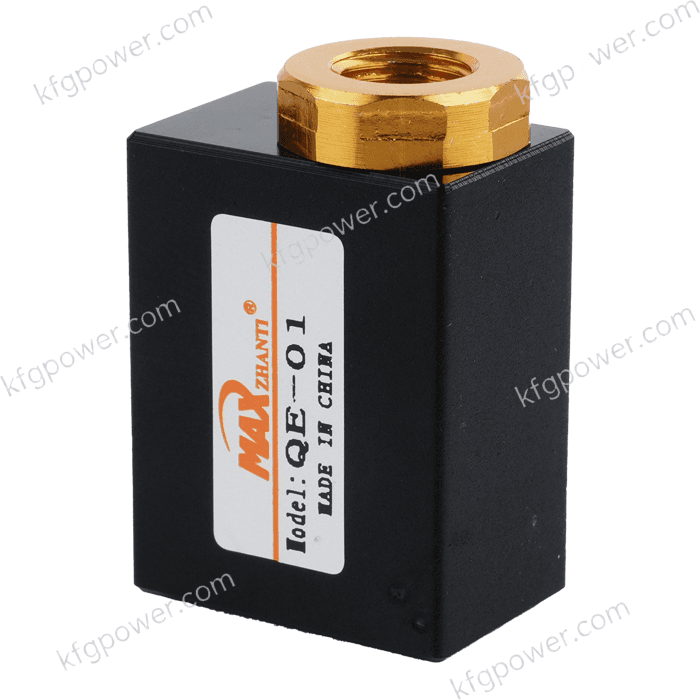

۲. چرا پورت تخلیه یکی از دهانه‌ها بزرگتر و شش‌گوش است؟ پورت تخلیه معمولاً بزرگتر ساخته می‌شود (بخش شش‌گوش روی بدنه) تا در زمان برگشت جک، بتواند حجم زیادی از هوا را به سرعت تخلیه کند. علاوه بر این، طراحی شش‌گوش این پورت به تکنسین اجازه می‌دهد تا برای باز کردن و سرویس دیافراگم داخلی، به راحتی از آچار استفاده کند.
۳. آیا می‌توان روی پورت تخلیه صداخفه‌کن نصب کرد؟ بله، نصب صداخفه‌کن (اگزوز پنوماتیک) روی پورت تخلیه این قطعه به شدت توصیه می‌شود. از آنجا که هوا با سرعت و فشار بالا از این شیر خارج می‌شود، صدای مهیبی ایجاد می‌کند. نصب اگزوز برنجی باعث کاهش شدید آلودگی صوتی در محیط کارگاه می‌شود، هرچند ممکن است سرعت تخلیه را مقدار بسیار کمی کاهش دهد.
برای استعلام سریع قیمت روز، بررسی موجودی انبار و خرید عمده انواع شیر تخلیه سریع بلوکی برند MAX ZHANTI مدل QE در تمامی سایزهای استاندارد (۱/۸ تا ۱/۲ اینچ)، در ساعات اداری با شماره‌های پشتیبانی وب‌سایت کیان فاتح تماس بگیرید. در صورتی که به تجهیزات جانبی مانند انواع اگزوز، فیتینگ نری و شلنگ‌های پنوماتیک نیاز دارید، لیست خرید خود را از طریق واتساپ، تلگرام یا ایتا برای کارشناسان ما ارسال کنید تا پیش‌فاکتور با بهترین قیمت صادر گردد.
